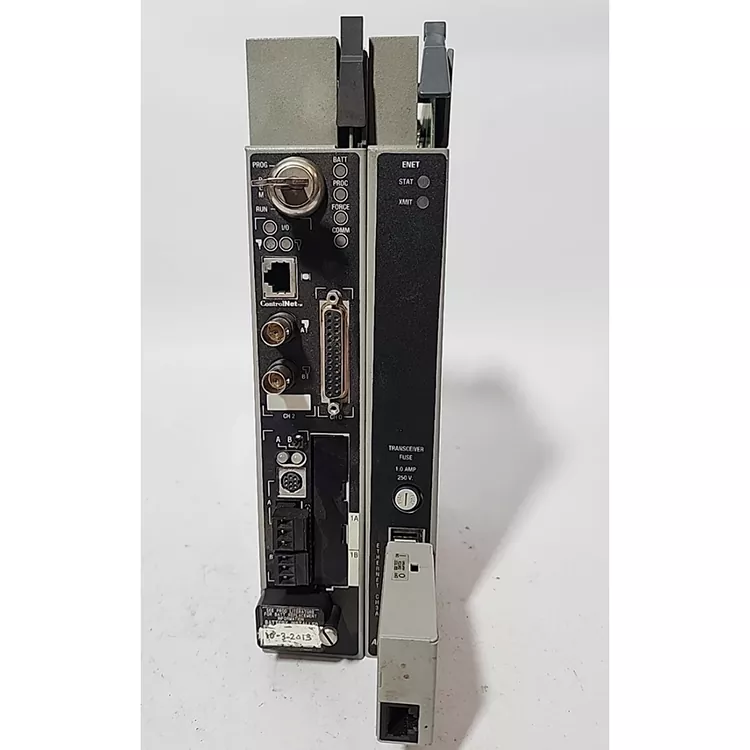

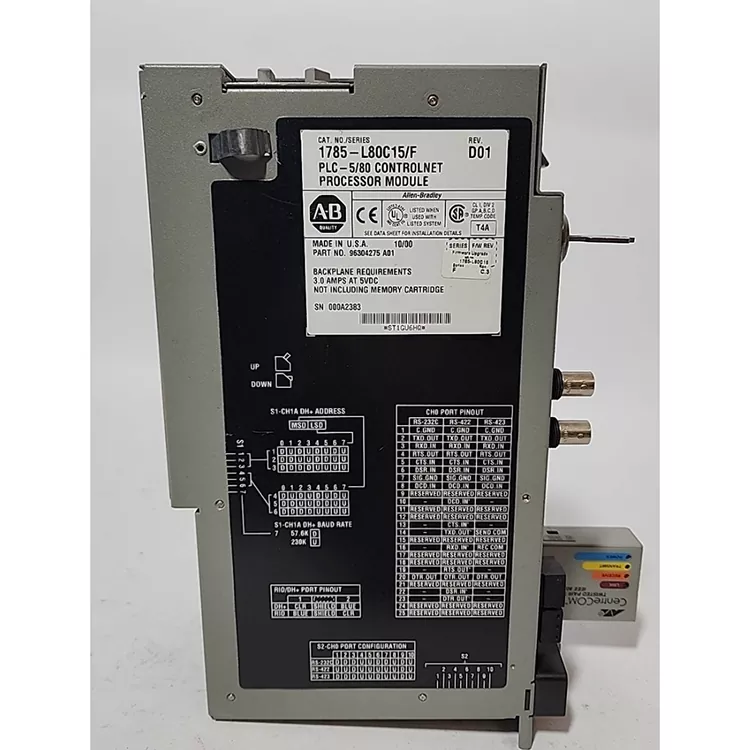

Allen Bradley 1785 L80C15

Dây chuyền sản xuất cũ được nâng cấp từ DH+ lên ControlNet. Phần rắc rối nhất là chương trình cần phải được viết lại và phải cài đặt một bộ thiết bị mới. Feimu Technology, với tư cách là nhà cung cấp chất lượng cao có lịch sử lâu đời chuyên về nâng cấp hệ thống điều khiển công nghiệp, nhận thức rõ rắc rối này. Chiếc Allen Bradley 1785 L80C15 này với kiến ​​trúc PLC-5 vẫn giữ được bản chất ban đầu của chương trình và có thể truyền trực tiếp mà không cần phải viết lại; nó có giao diện tốc độ cao ControlNet 1.5 tích hợp với tốc độ quét xác định 0,5 ms và có thể hoạt động trong thiết lập mạng hỗn hợp với cả mạng cũ và mạng mới; với 100K RAM và 125 lần mở rộng khung gầm, hiệu suất được nâng cấp thậm chí có thể đạt đến mức cao hơn.

Đối với việc chuyển đổi dây chuyền sản xuất cũ trong các ngành công nghiệp như ô tô, luyện kim và hóa chất, chỉ cần thay thế bộ xử lý là có thể thực hiện được công việc.

Thông số kỹ thuật

Ưu điểm cốt lõi và điểm bán hàng

1. Khả năng điều khiển PLC-5 hiệu suất cao

Allen Bradley 1785 L80C15 thuộc bộ xử lý dòng PLC-5/80 và phù hợp với các tác vụ điều khiển phức tạp cũng như các ứng dụng tự động hóa quy mô lớn. Thuận lợi:

Hỗ trợ các chương trình điều khiển quy mô lớn

Thích hợp cho việc điều khiển cộng tác trên nhiều thiết bị

Cung cấp khả năng xử lý dữ liệu ổn định

2. Bảo trì khả năng tương thích hệ thống PLC-5

Đối với thiết bị sản xuất PLC-5 còn hoạt động:

Không cần nâng cấp hệ thống điều khiển tổng thể

Giữ lại logic điều khiển ban đầu

Giảm chi phí cải tạo thiết bị

Áp dụng cho:

Bảo trì dây chuyền sản xuất cũ

Thay thế các mẫu đã ngừng sản xuất

Kéo dài vòng đời thiết bị công nghiệp

3. Hỗ trợ khớp mẫu chuyên nghiệp

Do số lượng lớn các model dòng PLC-5 nên trước khi mua cần xác nhận:

Mô hình bộ xử lý

Loại giá đỡ PLC

Phương thức liên lạc

Cấu hình vào/ra

Khả năng tương thích của chương trình

Cung cấp hỗ trợ lựa chọn chuyên nghiệp để giảm nguy cơ sai sót khi mua hàng.

Câu hỏi thường gặp

Q1.sự khác biệt giữa 1785 L80C15 và 1785 L80B là gì?

Cả hai đều thuộc dòng bộ xử lý PLC - 5/80, nhưng những khác biệt cụ thể liên quan đến phiên bản phần cứng, cấu hình giao tiếp và môi trường ứng dụng cần được xác nhận theo cấu hình hệ thống.

Khi lựa chọn, người ta nên kiểm tra: kiểu bộ xử lý gốc; mạng lưới thông tin liên lạc; cấu hình hệ thống; khả năng tương thích của chương trình.

Q2. Những chế độ giao tiếp nào được hỗ trợ? Các hệ thống hỗ trợ truyền thông chính PLC - 5 bao gồm:

Đường cao tốc dữ liệu Plus (DH +)

I/O từ xa

Sự hỗ trợ thực tế phụ thuộc vào kiến ​​trúc hệ thống.

Q3. Dùng phần mềm gì để lập trình?

Sử dụng phần mềm RSLogix 5 để:

Chỉnh sửa chương trình

Tải lên/tải xuống

Giám sát trực tuyến Chẩn đoán lỗi

Q4. Chúng ta có cần viết lại chương trình sau khi thay thế không?

Thông thường, không cần phải phát triển lại chương trình.

Nếu có chương trình sao lưu:

Tải xuống chương trình PLC gốc,

Thiết lập các thông số truyền thông,

Kiểm tra cấu hình I/O,

Thực hiện chạy thử;

Sau đó hệ thống có thể được khôi phục.

Q5. Làm thế nào để xác định nếu có điều gì sai trái?

Kiểm tra trạng thái CPU của đèn

Kiểm tra giao tiếp PLC

Chạy chương trình xác minh

Kiểm tra phản hồi I/O

Quá trình kiểm tra

Kiểm tra ngoại hình:

Xác nhận model sản phẩm, nhãn, vỏ, giao diện hoàn chỉnh, không có hư hỏng rõ ràng.

Xác nhận mô hình:

Kiểm tra mẫu Allen Bradley 1785 L80C15, thông tin phần cứng và khả năng tương thích hệ thống PLC - 5.

Kiểm tra điện:

Kiểm tra trạng thái nguồn mô-đun, trạng thái chạy CPU và hiển thị đèn báo.

Kiểm tra tính năng:

Chạy thử, xử lý ứng dụng, nói, đọc, viết và chức năng giao tiếp PLC.

Kiểm tra giao tiếp

Xác minh rằng DH+, I/O từ xa và các kết nối giao tiếp khác đều bình thường.

Kiểm tra lô hàng:

Ghi lại kết quả kiểm tra, chụp ảnh sản phẩm và đóng gói lô hàng chống tĩnh điện, chống sốc.

Quá trình cài đặt

Hệ thống xác nhận:

Xác nhận rằng giá đỡ PLC-5, mô-đun nguồn, mạng truyền thông và mô hình mô-đun phù hợp.

Hoạt động điện:

Tắt nguồn điện của hệ thống điều khiển để đảm bảo môi trường lắp đặt an toàn.

Cài đặt mô-đun:

Lắp module vi xử lý 1785 L80C15 PLC - 5 khung tương ứng với khe cắm, và kết nối cố định.

Đường dây liên lạc

Kiểm tra lại kết nối, xác nhận các đường truyền thông DH + hoặc Remote I/O được kết nối chính xác.

Bật nguồn hệ thống:

Bật nguồn và kiểm tra xem đèn báo trạng thái bộ xử lý có bình thường không.

Cấu hình ứng dụng và kiểm tra:

Sử dụng RSLogix 5 để kết nối với bộ xử lý, tải xuống chương trình cũng như kiểm tra các chức năng điều khiển và giao tiếp.

Chạy xác thực:

Xác nhận trạng thái chạy CPU, phản hồi I/O và hoạt động của thiết bị và hoàn tất cài đặt.

Bảo lãnh của công ty

Khi nâng cấp bộ xử lý đã ngừng hoạt động, vấn đề thường gặp nhất là gì? Công ty tiến hành ba lần xác minh cho từng chiếc Allen Bradley 1785 L80C15 trước mỗi lô hàng: kiểm tra thời gian thực về khả năng tương thích của chương trình cũ, kiểm tra toàn bộ giao tiếp mạng ControlNet và kiểm tra mức độ căng thẳng khi vận hành liên tục trong 72 giờ để đảm bảo rằng chương trình có thể chạy, mạng có thể kết nối và hoạt động ổn định.

Nguồn chính hãng có thể được truy tìm, nếu có vấn đề về chất lượng trong thời gian bảo hành, nó có thể được thay thế trực tiếp. Các kỹ sư kỹ thuật cung cấp hướng dẫn kết nối mạng và ghép chương trình miễn phí. Chọn một nhà cung cấp đáng tin cậy và việc nâng cấp dây chuyền sản xuất được đảm bảo.
