Allen Bradley 2711P-T6C20Dlà giao diện người-máy công nghiệp nhỏ gọn được thiết kế dành cho người vận hành cần truy cập trực tiếp vào trạng thái máy, thông số quy trình và chức năng điều khiển.FeimuCông nghệ cung cấp thiết bị đầu cuối PanelView Plus 600 này cho các ứng dụng tự động hóa công nghiệp trong đó sự tương tác đáng tin cậy của người vận hành, việc lắp đặt bảng điều khiển nhỏ gọn và khả năng tích hợp Allen-Bradley đã được thiết lập là những cân nhắc quan trọng.
Allen Bradley 2711P-T6C20D là giao diện vận hành PanelView Plus 600 có màn hình màu 5,7 inch, độ phân giải 640 × 480, thao tác trên màn hình cảm ứng và bàn phím cũng như khả năng giao tiếp nối tiếp. Định dạng nhỏ gọn của nó làm cho nó phù hợp với các tủ điều khiển nơi không gian lắp đặt bị hạn chế. Bài viết này giải thích các thông số kỹ thuật chính, chức năng giao tiếp, kịch bản ứng dụng, các cân nhắc khi lắp đặt, phương pháp bảo trì và điểm mua hàng để giúp các kỹ sư tự động hóa và nhóm bảo trì đánh giá thiết bị đầu cuối hiệu quả hơn.
Mục lục
1. Allen Bradley 2711P-T6C20D là gì?
3. Tại sao HMI này phù hợp cho điều khiển công nghiệp?
4. Nó có thể được sử dụng ở đâu?
5. Hệ thống liên lạc của nó hoạt động như thế nào?
6. Người mua nên kiểm tra những gì trước khi mua?
7. Khuyến nghị về bảo trì và vận hành

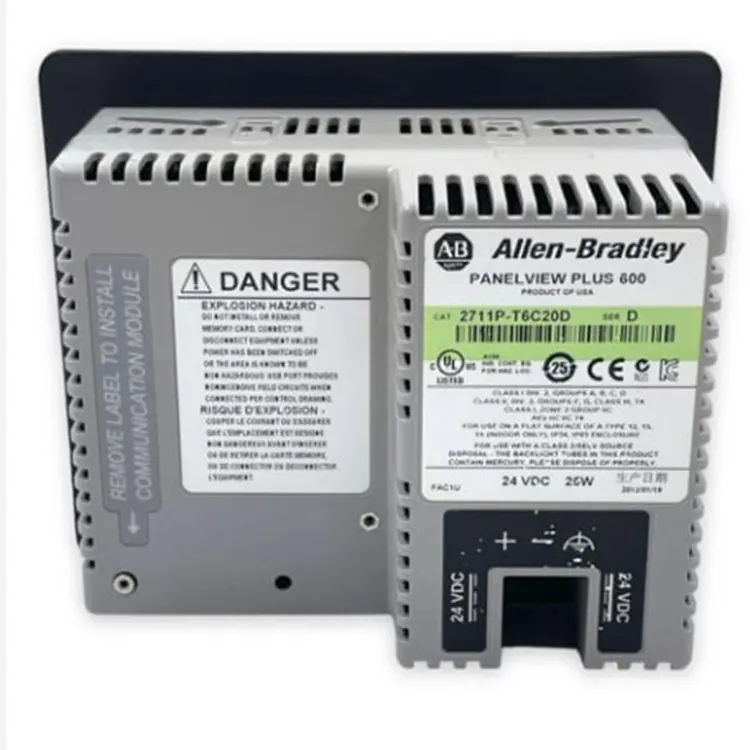

Allen Bradley 2711P-T6C20D là gì?
Allen Bradley 2711P-T6C20D thuộc dòng thiết bị đầu cuối vận hành công nghiệp PanelView Plus 600. Nó kết hợp màn hình màu TFT với màn hình cảm ứng và đầu vào bàn phím, cho phép người vận hành giám sát tình trạng thiết bị và tương tác với các ứng dụng điều khiển trực tiếp từ bảng điều khiển máy.
Cấu trúc gắn bảng điều khiển và màn hình 5,7 inch của nó cung cấp giải pháp thiết thực cho các ứng dụng không cần thiết phải có HMI lớn hoặc khi không gian tủ điều khiển bị hạn chế. Mô hình này cũng được thiết kế xoay quanh quy trình tự động hóa công nghiệp thay vì tính toán đa năng, giúp giao diện phù hợp với các tác vụ giám sát máy và cài đặt tham số.
Theo thông tin sản phẩm có sẵn, thiết bị đầu cuối hỗ trợ phần mềm FactoryTalk View Machine Edition và cung cấp giao diện truyền thông DH-485 và RS-232. Những đặc điểm này làm cho nó đặc biệt phù hợp với các cài đặt tự động hóa hiện có sử dụng bộ điều khiển Allen-Bradley tương thích và kiến trúc truyền thông nối tiếp.
Thông số kỹ thuật chính là gì?
Hiểu các thông số kỹ thuật là điều cần thiết trước khi thay thế HMI hiện có hoặc thiết kế bảng điều khiển mới. Bảng sau đây tóm tắt các tham số chính được cung cấp cho mô hình này.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dòng sản phẩm | PanelView Plus 600 |
| Trưng bày | Màn hình LCD màu 5,7 inch |
| Nghị quyết | VGA 640 × 480 |
| Phương thức nhập | Màn hình cảm ứng + Bàn phím |
| Phím chức năng | 20 phím chức năng |
| Giao tiếp | DH-485 và RS-232 |
| Nguồn điện | 18–32 V DC |
| Tiêu thụ điện năng tối đa | 30 W |
| Phần mềm lập trình | Phiên bản máy FactoryTalk View |
| gắn kết | gắn bảng điều khiển |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Nhiệt độ bảo quản | -40°C đến 85°C |
Tài liệu của Rockwell Automation dành cho dòng PanelView Plus 6 rộng hơn cũng xác định thiết bị đầu cuối cảm ứng dòng 600 là một thiết bị gắn trên bảng điều khiển nhỏ gọn, với phần cắt cảm ứng khoảng 123 × 156 mm và độ sâu tích hợp là 68 mm. Luôn xác minh cấu hình danh mục chính xác và tài liệu kỹ thuật hiện tại trước khi thực hiện thay thế hoặc trang bị thêm.
Tại sao HMI này phù hợp cho điều khiển công nghiệp?
Lắp đặt nhỏ gọn cho tủ có không gian hạn chế
Một trong những lợi ích thiết thực của thiết bị đầu cuối 5,7 inch là diện tích tương đối nhỏ. Trong máy móc nhỏ gọn, thiết bị sản xuất và tủ điều khiển được trang bị thêm, các kỹ sư có thể không có đủ không gian cho HMI khổ lớn. Giao diện vận hành nhỏ hơn có thể cung cấp các chức năng giám sát và điều khiển cần thiết mà không cần thiết kế lại tủ một cách đáng kể.
Đầu vào toán tử kép
Sự kết hợp giữa màn hình cảm ứng và phím vật lý mang đến sự linh hoạt trong quá trình thao tác. Tương tác cảm ứng có thể được sử dụng cho màn hình đồ họa và lựa chọn tham số, trong khi các phím chức năng vật lý có thể cung cấp quyền truy cập trực tiếp vào các lệnh được sử dụng thường xuyên.
- Truy cập trực tiếp vào các chức năng vận hành được sử dụng thường xuyên
- Giám sát quá trình đồ họa thông qua màn hình màu
- Thích hợp cho các giao diện cài đặt tham số
- Thiết thực cho các trạm vận hành công nghiệp
Truyền thông công nghiệp được thành lập
Giao diện DH-485 và RS-232 có thể hữu ích trong các hệ thống tự động hóa hiện có dựa vào giao tiếp nối tiếp. Điều này đặc biệt quan trọng đối với các dự án bảo trì khi việc thay thế HMI không đòi hỏi những thay đổi không cần thiết đối với PLC hoặc kiến trúc điều khiển xung quanh.
Nó có thể được sử dụng ở đâu?
Thiết bị đầu cuối có thể được xem xét cho nhiều môi trường tự động hóa công nghiệp, nơi người vận hành cần giao diện cục bộ để biết trạng thái máy và các thông số điều khiển. Các ứng dụng điển hình bao gồm:
- Máy móc sản xuất, lắp ráp
- Thiết bị chế biến thực phẩm và đồ uống
- Hệ thống xử lý nước
- Thiết bị đóng gói và xử lý vật liệu
- Dây chuyền sản xuất ô tô
- Tủ điều khiển công nghiệp
- Dự án cải tiến máy móc
- Các ứng dụng thay thế HMI kế thừa
Ví dụ: một máy sản xuất nhỏ gọn có thể sử dụng HMI để hiển thị trạng thái vận hành, cảnh báo, giá trị quy trình và thông số thiết bị. Sau đó, người vận hành có thể tương tác với máy cục bộ thay vì phụ thuộc vào một thiết bị đầu cuối máy tính riêng biệt.
Tuy nhiên, đối với các dự án trang bị thêm, khả năng tương thích của ứng dụng cần được kiểm tra cẩn thận. Tất cả giao thức của bộ điều khiển, tệp ứng dụng hiện có, cấu hình liên lạc, chương trình cơ sở, các yêu cầu về điện và phần cắt bảng điều khiển đều phải được xem xét trước khi mua.
Hệ thống thông tin liên lạc của nó hoạt động như thế nào?
Khả năng tương thích truyền thông là một trong những yếu tố quan trọng nhất khi lựa chọn HMI công nghiệp. Cấu hình 2711P-T6C20D được liên kết với giao tiếp DH-485 và RS-232, cho phép nó hoạt động trong các kiến trúc điều khiển kế thừa phù hợp.
Truyền thông DH-485
DH-485 được sử dụng rộng rãi để liên lạc giữa các bộ điều khiển Allen-Bradley tương thích và giao diện vận hành. Trong hệ thống hiện có, các kỹ sư nên xác nhận mô hình bộ điều khiển, địa chỉ nút, thông số truyền thông, yêu cầu về cáp và cấu trúc liên kết mạng trước khi kết nối HMI.
Truyền thông RS-232
RS-232 cung cấp phương thức giao tiếp nối tiếp điểm-điểm có thể hữu ích cho việc cấu hình, lập trình hoặc giao tiếp với các thiết bị bên ngoài tương thích. Cài đặt liên lạc thực tế phải được xác định từ ứng dụng cụ thể và thiết bị được kết nối.
Tích hợp FactoryTalk View ME
FactoryTalk View Machine Edition là một phần quan trọng của hệ sinh thái PanelView Plus. Các nhà phát triển ứng dụng có thể tạo màn hình vận hành, cảnh báo, thẻ, cấu trúc điều hướng và giao diện điều khiển cho các thiết bị đầu cuối được hỗ trợ. Trước khi chuyển giao một ứng dụng hiện có, các kỹ sư nên xác minh phiên bản phần mềm và khả năng tương thích thay vì cho rằng mọi dự án FactoryTalk đều có thể được chuyển giao mà không cần sửa đổi.
Người mua nên kiểm tra những gì trước khi mua?
Các bộ phận tự động hóa công nghiệp đòi hỏi nhiều thứ hơn là việc khớp số kiểu máy đơn giản. Đánh giá mua hàng phù hợp phải xem xét cả khả năng tương thích kỹ thuật và điều kiện cung cấp.
1. Xác nhận số danh mục chính xác
Thiết bị đầu cuối PanelView Plus có thể có số kiểu tương tự nhưng khác nhau về kích thước hiển thị, giao diện truyền thông, cấu hình đầu vào hoặc các đặc điểm khác. Xác nhận số danh mục đầy đủ dựa trên bảng tên và tài liệu ứng dụng hiện có.
2. Xác minh tính tương thích về điện
Kiểm tra phạm vi đầu vào DC cần thiết, mức tiêu thụ điện năng, cách bố trí nối đất và nguồn điện của tủ. Thiết bị thay thế phải tương thích về điện với hệ thống điều khiển hiện có.
3. Kiểm tra kích thước cơ khí
Kích thước phần cắt của bảng điều khiển và độ sâu lắp đặt đặc biệt quan trọng đối với các ứng dụng trang bị thêm. Thiết bị đầu cuối có thể tương thích về điện nhưng vẫn yêu cầu sửa đổi tủ nếu kích thước vật lý của nó khác với thiết bị hiện có.
4. Xác minh các yêu cầu liên lạc
Xác nhận xem ứng dụng có phụ thuộc vào DH-485, RS-232 hoặc kiến trúc truyền thông khác hay không. Riêng phần cứng giao tiếp không đảm bảo khả năng tương thích của ứng dụng; cấu hình phần mềm và bộ điều khiển cũng phải được xem xét.
5. Đánh giá tình trạng sản phẩm và truy xuất nguồn gốc
Khi tìm nguồn cung ứng thiết bị tự động hóa cũ, người mua nên làm rõ liệu thiết bị đó là mới, đã được tân trang, đã qua sử dụng hay được cung cấp trong bao bì gốc. Số sê-ri, nhãn, ảnh, quy trình kiểm tra và điều khoản bảo hành có thể cung cấp thêm thông tin cho các quyết định mua sắm.
Người vận hành có thể bảo trì thiết bị đầu cuối như thế nào?
Bảo trì phòng ngừa đơn giản có thể giúp duy trì khả năng sử dụng HMI và giảm các sự cố vận hành có thể tránh được. Các phương pháp được đề xuất bao gồm:
- Lau sạch màn hình bằng vải mềm, khô.
- Tránh các vật sắc nhọn có thể làm hỏng bề mặt màn hình cảm ứng.
- Giữ cho đường thông gió của tủ không có quá nhiều bụi.
- Kiểm tra cáp và đầu nối trong quá trình bảo trì theo lịch trình.
- Giám sát hành vi hiển thị, chạm hoặc giao tiếp bất thường.
- Sao lưu các tệp ứng dụng HMI quan trọng và thông tin cấu hình.
- Tuân theo tài liệu dịch vụ hiện hành của nhà sản xuất để thay pin và bảo trì nội bộ khác.
Đối với thiết bị không còn được hỗ trợ hoặc sắp hết tuổi thọ sử dụng, việc duy trì chiến lược sao lưu được ghi lại là đặc biệt hữu ích. Việc lưu giữ các tập tin ứng dụng, cài đặt liên lạc, thông tin nối dây và hồ sơ bộ phận thay thế có thể giúp việc khắc phục sự cố trong tương lai hiệu quả hơn đáng kể.
Câu hỏi thường gặp về Allen Bradley 2711P-T6C20D
Allen Bradley 2711P-T6C20D là loại thiết bị gì?
Đây là giao diện vận hành công nghiệp thuộc dòng PanelView Plus 600. Nó cung cấp giao diện đầu vào và hiển thị cục bộ để giám sát và tương tác với các thiết bị tự động hóa tương thích.
Kích thước hiển thị của model này là bao nhiêu?
Model này được chỉ định có màn hình màu TFT 5,7 inch và độ phân giải VGA 640 × 480 trong thông tin sản phẩm được đánh giá cho bài viết này.
Nó có hỗ trợ thao tác trên màn hình cảm ứng không?
Đúng. Cấu hình sử dụng đầu vào màn hình cảm ứng cùng với thao tác bằng bàn phím vật lý/phím chức năng, cho phép người vận hành sử dụng cả điều khiển đồ họa và vật lý.
Những giao diện truyền thông nào được liên kết với mô hình này?
Thông tin sản phẩm Feimu xác định giao tiếp DH-485 và RS-232. Người mua nên xác minh cấu hình phần cứng chính xác dựa trên bảng tên và tài liệu kỹ thuật hiện hành trước khi cài đặt.
Phần mềm nào được sử dụng để lập trình thiết bị đầu cuối?
Thông tin sản phẩm xác định FactoryTalk View Machine Edition là môi trường lập trình. Cần kiểm tra tính tương thích của phiên bản phần mềm khi di chuyển một ứng dụng hiện có.
Mô hình này có phù hợp cho các dự án trang bị thêm không?
Nó có thể được xem xét cho các ứng dụng trang bị thêm phù hợp, đặc biệt khi hệ thống hiện tại đã sử dụng kiến trúc truyền thông PanelView và Allen-Bradley tương thích. Các kỹ sư nên xác minh khả năng tương thích về điện, cơ khí, giao tiếp, chương trình cơ sở và phần mềm trước khi thay thế.
Kết luận: Bạn nên đánh giá HMI công nghiệp này như thế nào?
Allen Bradley 2711P-T6C20D kết hợp giao diện vận hành 5,7 inch nhỏ gọn, đầu vào màn hình cảm ứng và bàn phím, khả năng giao tiếp công nghiệp và khả năng tương thích với hệ sinh thái PanelView Plus. Định dạng nhỏ gọn của nó có thể hữu ích cho các bảng điều khiển máy, bảo trì hệ thống cũ và các ứng dụng trang bị thêm trong đó không gian tủ và kiến trúc truyền thông hiện có là những yếu tố quan trọng cần cân nhắc.
Đối với việc mua sắm, các bước quan trọng nhất là xác nhận số danh mục đầy đủ, thông số kỹ thuật, kích thước vật lý, yêu cầu liên lạc, khả năng tương thích phần mềm và tình trạng sản phẩm. Feimu Technology cung cấp thông tin sản phẩm và hỗ trợ tìm nguồn cung ứng cho khách hàng đánh giá các thành phần tự động hóa công nghiệp. Nếu bạn đang kiểm tra tính khả dụng, tính tương thích, giá cả hoặc các tùy chọn thay thế cho dự án tự động hóa của mình,liên hệ với chúng tôiđể thảo luận về yêu cầu của bạn và nhận thông tin chi tiết về sản phẩm cũng như hỗ trợ mua hàng.
