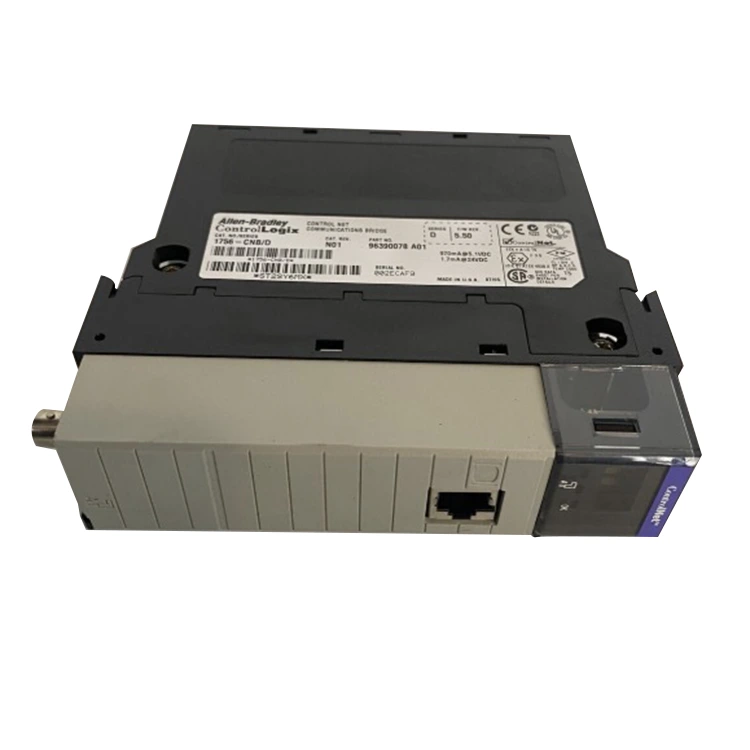

Allen Bradley 1756-CNB

Khái niệm cơ bản về ControlNet – Tại sao nó vẫn quan trọng

ControlNet là một giao thức mạng xác định. Không giống như Ethernet tiêu chuẩn, ControlNet đảm bảo truyền dữ liệu trong một thời gian cố định. Điều này rất cần thiết cho các ứng dụng kiểm soát chuyển động và quan trọng về an toàn.

Các tính năng chính của ControlNet:

• Giao tiếp xác định:Dữ liệu được gửi trong một thời gian được đảm bảo. Không có va chạm. Không có sự chậm trễ.
• Hỗ trợ phương tiện dự phòng:1756-CNB có hai cổng BNC. Sử dụng cả hai cho hệ thống cáp dự phòng. Nếu một cáp bị lỗi, kết nối vẫn tiếp tục trên cáp thứ hai.
• Khoảng cách xa:Lên đến 1000 mét mỗi đoạn. Lên đến 5000 mét với bộ lặp.
• Dữ liệu theo lịch và không theo lịch:Dữ liệu kiểm soát tới hạn sử dụng liên lạc theo lịch trình. Dữ liệu không quan trọng (chẳng hạn như tin nhắn HMI) sử dụng liên lạc đột xuất.

Tại sao ControlNet vẫn được sử dụng:

• Nhiều nhà máy lớn đã cài đặt ControlNet vào những năm 2000. Thay thế toàn bộ mạng là tốn kém.
• Điều khiển quá trình và điều khiển chuyển động thường yêu cầu giao tiếp xác định.
• ControlNet cung cấp khả năng chống nhiễu tốt hơn Ethernet trong môi trường EMI cao.
• 1756-CNB được sử dụng trong các hệ thống hiện có. Các hệ thống mới thường sử dụng Ethernet/IP, nhưng các hệ thống cũ hơn cần có các bộ phận thay thế.

Quy hoạch mạng - Nút, Chiều dài cáp và Bộ lặp

Lập kế hoạch mạng phù hợp là rất quan trọng để vận hành ControlNet đáng tin cậy. Sử dụng những hướng dẫn này để lập kế hoạch cho mạng của bạn.

Các loại cáp được đề xuất:

• Sử dụng cáp đồng trục RG-6 (75Ω) cho ControlNet.
• Nên sử dụng Belden 88760 hoặc tương đương.
• Không sử dụng cáp RG-58 (50Ω). Nó gây ra phản xạ tín hiệu.
• Chấm dứt cả hai đầu bằng đầu cuối 75Ω. Sử dụng Allen Bradley 1786-TCT hoặc tương đương.

Ví dụ về vấn đề trường:Một khách hàng đã sử dụng cáp RG-58 trên mạng ControlNet. Hệ thống có lỗi liên lạc không liên tục. Các mô-đun sẽ rời khỏi mạng một cách ngẫu nhiên. Nguyên nhân: Trở kháng cáp không khớp. Khắc phục: Đã thay thế tất cả cáp bằng RG-6. Chấm dứt cả hai đầu. Thông tin liên lạc ổn định ngay lập tức.

Khả năng tương thích phiên bản phần sụn

Allen Bradley 1756-CNB có các phiên bản phần sụn khác nhau. Các phiên bản cũ hơn có thể không hoạt động với phần mềm RSLogix 5000 mới hơn. Kiểm tra tính tương thích của phần mềm trước khi cài đặt.

Những gì Feimu làm trước khi vận chuyển:

• Mỗi 1756-CNB đều được thử nghiệm trên mạng thử nghiệm ControlNet.
• Phiên bản phần sụn được xác minh và ghi lại.
• Nếu khách hàng chỉ định phiên bản chương trình cơ sở cần thiết, chúng tôi sẽ kiểm tra trước khi giao hàng.
• Nếu chương trình cơ sở quá cũ đối với hệ thống của khách hàng, chúng tôi khuyên dùng mô-đun thay thế (1756-CNBR hoặc 1756-ENBT).

Lưu ý nâng cấp chương trình cơ sở:Không thể nâng cấp chương trình cơ sở 1756-CNB tại hiện trường. Nó được đốt vào mô-đun tại nhà máy. Cách duy nhất để có được phiên bản mới hơn là mua một mô-đun có phần sụn mới hơn. Feimu có thể giúp xác định phiên bản chính xác cho hệ thống của bạn.

Cài đặt địa chỉ nút và các lỗi thường gặp

1756-CNB có hai công tắc xoay ở mặt trước. Chúng đặt địa chỉ nút. Cài đặt địa chỉ nút chính xác là điều cần thiết cho hoạt động mạng.

Cài đặt địa chỉ nút:

• Hai công tắc xoay được dán nhãn "TENS" và "UNITS".
• Công tắc TENS đặt chữ số hàng chục (0-9).
• Công tắc UNITS đặt chữ số đơn vị (0-9).
• Địa chỉ nút hợp lệ: 1 đến 99.
• Nút 0 được dành riêng cho chủ mạng (bộ lập lịch).

Những lỗi thường gặp:

• Đặt cả hai công tắc về 0:Điều này không hợp lệ. Nút 0 không được phép đối với các mô-đun I/O.
• Địa chỉ trùng lặp:Hai mô-đun có cùng địa chỉ nút trên cùng một mạng gây ra lỗi giao tiếp.
• Quên đặt công tắc:Mô-đun sử dụng địa chỉ mặc định nếu công tắc không được đặt. Mặc định là 0. Điều này không hợp lệ.
• Thay đổi địa chỉ trong khi cấp nguồn:Công tắc xoay được đọc khi bật nguồn. Việc thay đổi chúng trong khi mô-đun được cấp nguồn sẽ không làm thay đổi địa chỉ. Tắt nguồn và bật lại sau khi thay đổi.

Thực hành được đề xuất:

1. Lập kế hoạch tất cả các địa chỉ nút trước khi cài đặt.
2. Viết địa chỉ nút trên mô-đun bằng điểm đánh dấu vĩnh viễn. Điều này giúp bảo trì trong tương lai.
3. Tắt nguồn khung máy trước khi thay đổi địa chỉ nút.
4. Luôn để lại nút 0 cho bộ lập lịch mạng.

Đèn LED trạng thái mô-đun và chẩn đoán

1756-CNB có một số đèn LED ở mặt trước. Chúng cung cấp thông tin trạng thái ngay lập tức mà không cần thiết bị đầu cuối lập trình.

Xác minh tính xác thực của sản phẩm

Các mô-đun Allen Bradley 1756-CNB thường bị làm giả. Sử dụng các kiểm tra này để xác minh tính xác thực.

• Màu bảng mặt trước:Các mô-đun chính hãng sử dụng màu xám be cụ thể phù hợp với dòng ControlLogix. Hàng giả thường có màu sắc hoặc độ bóng khác nhau.
• Chất lượng nhãn:Nhãn chính hãng được in vĩnh viễn với số model 1756-CNB hiển thị rõ ràng. Nhãn giả thường có chữ mờ hoặc bong tróc ở mép.
• Chất lượng công tắc quay:Công tắc xoay chính hãng có chốt hãm chắc chắn. Hàng giả thường có công tắc lỏng hoặc dính.
• Chất lượng cổng BNC:Các cổng BNC chính hãng đều được mạ vàng và lắp cáp chắc chắn. Hàng giả thường sử dụng đầu nối kém chất lượng, lỏng lẻo.
• Trọng lượng mô-đun:1756-CNB chính hãng nặng khoảng 0,35 kg. Hàng giả thường có cảm giác nhẹ hơn.
• Nhãn dán phần sụn:Các mô-đun chính hãng có một nhãn dán nhỏ hiển thị phiên bản phần sụn. Hàng giả thường thiếu nhãn dán này.

Nếu mô-đun hiển thị đèn LED OK màu đỏ sau khi cấu hình đúng, hãy nghi ngờ đó là hàng giả. Liên hệ với Feimu Technology kèm theo ảnh để xác minh.

Giới thiệu về công nghệ Feimu

Feimu Technology hoạt động từ thành phố Giang Môn, tỉnh Quảng Đông, Trung Quốc. Công ty được thành lập vào năm 2005 và đã cung cấp các linh kiện tự động hóa cho khách hàng tại hơn 30 quốc gia.

• Số năm hoạt động:20 năm tính đến năm 2025.
• Kho:Hơn 2000 mét vuông. Kiểm soát nhiệt độ. Độ ẩm duy trì dưới 60%.
• Hàng tồn kho:Hơn 5000 SKU đang hoạt động. Bao gồm các mô-đun ControlLogix, CompactLogix, SLC 500 và I/O POINT.
• Thương hiệu mang theo:Allen Bradley, Siemens, GE, Schneider.
• Thị trường xuất khẩu:Châu Âu, Bắc Mỹ, Nam Mỹ, Trung Đông, Đông Nam Á. Hơn 30 quốc gia.
• Kiểm tra 1756-CNB:Mỗi mô-đun được kiểm tra trực quan. Công tắc xoay đã được kiểm tra để vận hành trơn tru. Cổng BNC được kiểm tra. Mô-đun được bật nguồn trong khung thử nghiệm ControlLogix. OK LED đã được xác minh. Giao tiếp được thử nghiệm bằng cáp thử nghiệm và máy phân tích mạng. Phiên bản chương trình cơ sở đã được xác minh và ghi lại. Thử nghiệm đốt cháy 24 giờ.
• Bảo hành:12 tháng kể từ ngày giao hàng. Bao gồm các khuyết tật sản xuất. Không bao gồm hư hỏng cáp, quá điện áp, hư hỏng vật lý hoặc hư hỏng do nước.
