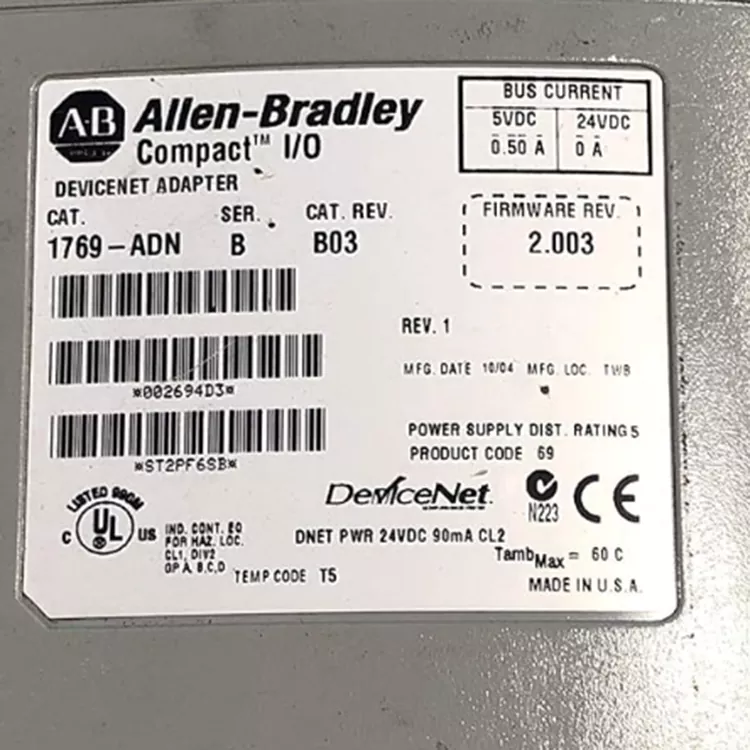

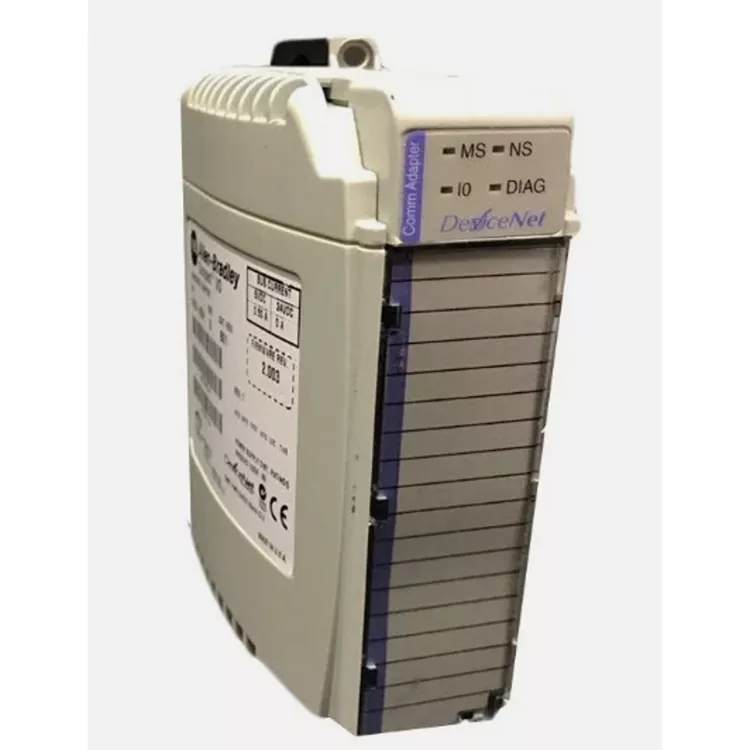

Allen Bradley 1769 ADN là bộ điều hợp giao tiếp cốt lõi của hệ thống I/O AB Compact, chịu trách nhiệm kết nối ổn định toàn bộ trạm I/O 1769 với bus DeviceNet. Một mô-đun duy nhất có thể hỗ trợ mở rộng tới 30 mô-đun I/O và hỗ trợ nhiều tốc độ truyền thông. Nó có khả năng chống nhiễu mạnh mẽ và được sử dụng rộng rãi trong sản xuất ô tô, đóng gói, hậu cần, công nghiệp nhẹ và các dây chuyền sản xuất tự động hóa lỗi thời hiện có khác trên toàn cầu. Là nhà cung cấp chuyên nghiệp có thâm niên sâu trong thị trường phụ tùng điều khiển công nghiệp ở nước ngoài, Feimu Technology đã trải qua quá trình thử nghiệm kết nối bus, kiểm tra mức độ ổn định của đường truyền và phát hiện lỗi cổng cho tất cả các mô-đun vào kho. Nó sàng lọc nghiêm ngặt các vấn đề tiềm ẩn để sửa chữa và tân trang lại các mô-đun lắp ráp nhằm loại bỏ các rủi ro phổ biến như mất gói mạng và ngắt kết nối flash truyền thông. Chất lượng mô-đun là chính hãng, hiệu suất ổn định và hoàn toàn tương thích với cấu hình hệ thống gốc. Khách hàng ở nước ngoài có thể trực tiếp thay thế và cài đặt mà không cần lập trình lại và gỡ lỗi.
Giao diện mạng DeviceNet: Cung cấp khả năng giao tiếp DeviceNet cho hệ thống I/O Compact 1769.
Dung lượng I/O mở rộng: Có thể kết nối nhiều mô-đun I/O dòng 1769, phù hợp với các ứng dụng I/O phân tán.
Tích hợp hệ thống dễ dàng: Thích hợp để sử dụng với các hệ thống điều khiển CompactLogix và mạng DeviceNet hiện có.
Ứng dụng trong lĩnh vực công nghiệp: Thích hợp cho các tình huống sản xuất, đóng gói, vận chuyển nguyên liệu và tự động hóa thiết bị.
Giá trị bảo trì cao: Có thể được sử dụng làm phụ tùng bộ chuyển đổi giao tiếp cho các hệ thống CompactLogix lỗi thời vẫn sử dụng kiến trúc DeviceNet.
Là một bộ chuyển đổi DeviceNet, Allen Bradley 1769 ADN chủ yếu bao gồm các giao diện truyền thông, mạch điều khiển xử lý, giao diện bus I/O, mạch cấp nguồn và bảo vệ. Tất cả các bộ phận phối hợp với nhau để hoàn thành việc trao đổi dữ liệu giữa mạng DeviceNet và hệ thống I/O Compact 1769.
Quá trình làm việc:
Mạng DeviceNet → Giao diện truyền thông → Giao thức/mạch điều khiển → Bus I/O 1769 → Mô-đun I/O → Thiết bị hiện trường
|
tham số |
Đặc điểm kỹ thuật |
|
Người mẫu |
1769-ADN |
|
Loạt |
Nhỏ gọnLogix 1769 |
|
Loại sản phẩm |
Bộ điều hợp DeviceNet |
|
Mạng |
Thiết bịNet |
|
Hệ thống vào/ra |
1769 I/O nhỏ gọn |
|
Giao tiếp |
Thiết bịNet |
|
Cài đặt |
Hệ thống I/O nhỏ gọn 1769 |
Bạn có thể quan sát đèn chỉ báo trạng thái mô-đun để kiểm tra trạng thái thiết bị, sau đó kiểm tra thêm giao tiếp mạng DeviceNet, trao đổi dữ liệu I/O và thông tin chẩn đoán ở phía bộ điều khiển.
Không. Allen Bradley 1769 ADN là bộ chuyển đổi giao tiếp và không thực thi chương trình chính PLC. Nó chủ yếu thực hiện trao đổi dữ liệu giữa mạng DeviceNet và hệ thống I/O 1769.
Chủ yếu hỗ trợ mạng DeviceNet và có thể được sử dụng làm thiết bị bộ điều hợp I/O trong mạng DeviceNet.
Trả lời: Bộ điều hợp trao đổi dữ liệu với mô-đun I/O được cài đặt trong hệ thống thông qua bus cục bộ I/O 1769 Compact, sau đó giao tiếp với hệ thống điều khiển cấp cao hơn thông qua mạng DeviceNet.
Tập trung vào nguồn điện DeviceNet, cáp mạng, địa chỉ nút, tốc độ truyền, thiết bị đầu cuối mạng, đầu nối và trạng thái cài đặt của mô-đun I/O 1769.
1. Kiểm tra bề ngoài → Kiểm tra xem vỏ, giao diện, ốc vít và nhãn có ở tình trạng tốt hay không.
2. Kiểm tra mẫu máy → Xác nhận rằng mẫu bảng tên, Sê-ri và các thông tin khác phù hợp với đơn đặt hàng.
3. Kiểm tra nguồn → Kiểm tra đèn báo và trạng thái chạy mô-đun.
4. Kiểm tra giao tiếp → Truy cập mạng DeviceNet để xác nhận rằng việc giao tiếp và trao đổi dữ liệu I/O diễn ra bình thường.
5. Xác minh phần mềm → Sử dụng phần mềm Rockwell để kiểm tra nhận dạng và trạng thái lỗi của thiết bị.
6. Ghi kết quả → Chụp ảnh đối tượng vật chất, bảng tên và quy trình kiểm nghiệm, lập biên bản kiểm tra và đóng gói hàng hóa để giao.
Việc mua sắm phụ tùng tự động hóa đã lỗi thời trên toàn cầu, nhằm tìm nguồn sản xuất mô-đun truyền thông khoa học và công nghệ khan hiếm bậc nhất, kiên quyết chấm dứt tình trạng sao chép và tân trang hàng hóa xuất khẩu. Mỗi mặt hàng có thể cung cấp hồ sơ kiểm tra kiểm tra chất lượng hoàn chỉnh, hỗ trợ nhiều kênh hậu cần quốc tế và có thể kèm theo một bộ chứng từ hải quan ngoại thương hoàn chỉnh. Với nhiều năm kinh nghiệm cung cấp dự án ở nước ngoài, họ đã quen thuộc với các tiêu chuẩn và quy trình xem xét mua sắm phụ tùng nhà máy ở nước ngoài. Đồng thời, nó cung cấp hỗ trợ kỹ thuật từ xa, ứng phó nhanh chóng với các sự cố khẩn cấp của thiết bị ở nước ngoài và giảm thiểu thời gian ngừng hoạt động cũng như tổn thất sản xuất ở mức độ lớn nhất.
1. Xác thực hệ thống → Xác minh rằng mô-đun Allen Bradley 1769 ADN, 1769 I/O và cấu hình mạng DeviceNet khớp với nhau.
2. Tắt nguồn cài đặt → Tắt nguồn hệ thống và cài đặt đúng 1769 ADN vào hệ thống 1769 I/O.
3. Kết nối mạng → Kết nối cáp giao tiếp DeviceNet và nguồn điện mạng theo yêu cầu.
4. Kiểm tra kết nối để đảm bảo khóa thẻ mô-đun, đầu nối và đường dây liên lạc chắc chắn.
5. Kiểm tra bật nguồn → Bật nguồn, quan sát xem đèn báo trạng thái có bình thường không.
6. Cấu hình nút Communication DeviceNet -> thông số cấu hình và kiểm tra bộ điều khiển bằng bộ chuyển đổi.
7. Kiểm tra chức năng để xác minh việc trao đổi dữ liệu I/O diễn ra bình thường, xác nhận hệ thống chạy ổn định sau khi đưa vào sử dụng.
