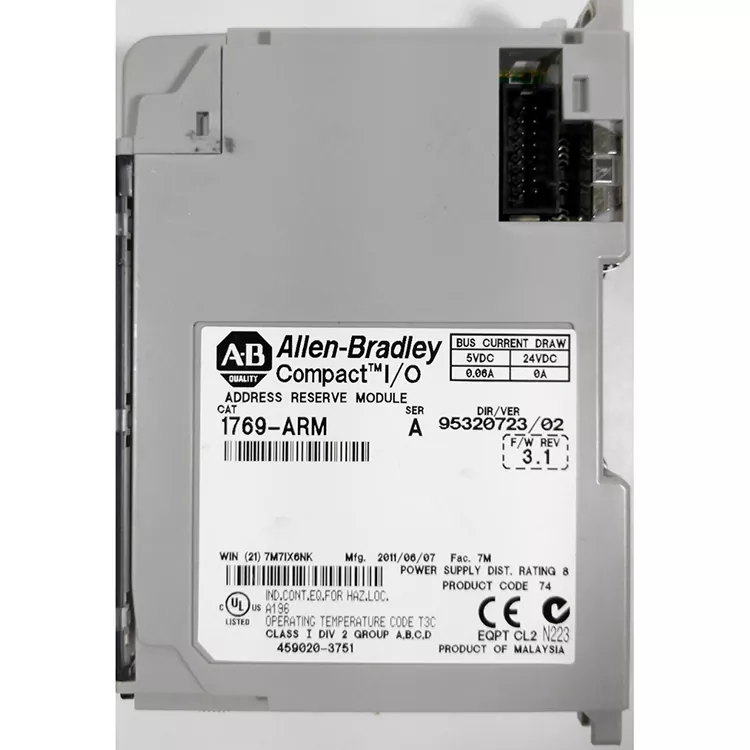

Allen Bradley 1769 ARM dùng để khóa địa chỉ khe I/O của rack, đảm bảo không cần sửa đổi cấu hình chương trình khi thay thế hoặc mở rộng phần cứng. Nó được sử dụng rộng rãi trong các thiết bị xử lý, đóng gói và sản xuất nước ở nước ngoài có hàng tồn kho. Là nhà cung cấp chuyên nghiệp cho thị trường nước ngoài, Feimu Technology thực hiện kiểm tra kết nối và nhận dạng bảng nối đa năng cho tất cả các sản phẩm đến, sàng lọc sự lão hóa tiếp xúc, hàng tân trang và sửa chữa, đồng thời hàng hóa có thể được lắp đặt và sử dụng trực tiếp, đáp ứng nhu cầu thay thế nhanh chóng của các nhà máy ở nước ngoài.
Giữ vị trí địa chỉ I/O: trong các mô-đun I/O thực tế tạm thời không được cài đặt để giữ cấu trúc địa chỉ hệ thống.
Tiện ích mở rộng hệ thống: muộn để tăng mô-đun I/O, có thể giảm bớt ảnh hưởng của việc phân phối lại địa chỉ.
Bảo trì dễ dàng: thích hợp cho các khu công nghiệp mô-đun tạm thời bị loại bỏ hoặc thay thế.
Cải thiện khả năng tương thích: chương trình điều khiển hiện có giúp duy trì cấu trúc địa chỉ I/O.
Là một bộ chuyển đổi DeviceNet, Allen Bradley 1769 ADN chủ yếu bao gồm các giao diện truyền thông, mạch điều khiển xử lý, giao diện bus I/O, mạch cấp nguồn và bảo vệ. Tất cả các bộ phận phối hợp với nhau để hoàn thành việc trao đổi dữ liệu giữa mạng DeviceNet và hệ thống I/O Compact 1769.
Quá trình làm việc:
Mạng DeviceNet → Giao diện truyền thông → Giao thức/mạch điều khiển → Bus I/O 1769 → Mô-đun I/O → Thiết bị hiện trường
|
tham số |
Đặc điểm kỹ thuật |
|
Người mẫu |
1769-CÁNH TAY |
|
Loạt |
Nhỏ gọnLogix 1769 |
|
Loại sản phẩm |
Mô-đun dự trữ địa chỉ |
|
Chức năng |
Đặt trước địa chỉ I/O |
|
Hệ thống vào/ra |
1769 I/O nhỏ gọn |
|
Cài đặt |
Hệ thống I/O nhỏ gọn 1769 |
Không, nó không thể được thay thế một cách đơn giản. Chức năng của Allen Bradley 1769 ARM là giữ lại địa chỉ, khác với chức năng của mô-đun I/O kỹ thuật số và analog.
không thể. Nó không phải là CPU, nhưng nó được sử dụng để quản lý địa chỉ I/O và cấu hình hệ thống của mô-đun phụ trợ.
Không, chức năng chính của nó là giữ lại vị trí địa chỉ và nó không cung cấp I/O kỹ thuật số hoặc analog thực tế.
Mô-đun này có thể được sử dụng khi hệ thống cần tạm thời dự trữ vị trí địa chỉ I/O 1769 hoặc có kế hoạch thêm các mô-đun I/O thực tế sau này.
Nên được đặt theo nhu cầu của cấu hình bộ điều khiển và hệ thống CompactLogix cụ thể, có thể xác định và xác nhận chính xác mô-đun bộ điều khiển trong cấu trúc hệ thống.
1. Kiểm tra bề ngoài → Kiểm tra xem vỏ, giao diện, ốc vít và nhãn có ở tình trạng tốt hay không.
2. Kiểm tra mẫu máy → Xác nhận rằng mẫu bảng tên, Sê-ri và các thông tin khác phù hợp với đơn đặt hàng.
3. Kiểm tra nguồn → Kiểm tra đèn báo và trạng thái chạy mô-đun.
4. Kiểm tra giao tiếp → Truy cập mạng DeviceNet để xác nhận rằng việc giao tiếp và trao đổi dữ liệu I/O diễn ra bình thường.
5. Xác minh phần mềm → Sử dụng phần mềm Rockwell để kiểm tra nhận dạng và trạng thái lỗi của thiết bị.
6. Ghi kết quả → Chụp ảnh đối tượng vật chất, bảng tên và quy trình kiểm nghiệm, lập biên bản kiểm tra và đóng gói hàng hóa để giao.
Dây chuyền sản xuất tự động: dành riêng tại vị trí mở rộng I/O trong tương lai, thuận tiện cho việc tăng cường các cảm biến và bộ truyền động sau này.
Thiết bị đóng gói: thiết bị đang trong giai đoạn thiết kế địa chỉ I/O dành riêng, chậm trễ để giảm việc nâng cấp phần cứng do ảnh hưởng của chương trình điều khiển.
Hệ thống vận chuyển vật liệu: Dự trữ các vị trí mô-đun để bổ sung thêm các điểm phát hiện, bộ biến tần hoặc bộ truyền động tiếp theo.
Nâng cấp thiết bị cơ khí: Loại bỏ các mô-đun cũ hoặc tạm thời thiếu các mô-đun thay thế và duy trì cấu trúc địa chỉ I/O ban đầu.
Hệ thống điều khiển CompactLogix lớn: Sử dụng bố cục I/O được tiêu chuẩn hóa để hỗ trợ việc mở rộng và bảo trì thiết bị.
Là một nhà sản xuất thiết bị xử lý nước ở nước ngoài, mô-đun ARM 1769 do nhà máy ban đầu cấu hình đã bị hỏng và địa chỉ I/O bị thay đổi sau khi gỡ bỏ, khiến thiết bị liên tục báo động. Họ đã mua mô-đun đo lường và thử nghiệm ban đầu từ Feimu Technology, hoàn thành việc phân phối xuyên biên giới và ánh xạ I/O đã được khôi phục, loại bỏ cảnh báo thiết bị.
Khách hàng: Mô-đun lưu giữ địa chỉ này rất khó mua. Hàng hóa đã trải qua quá trình thử nghiệm hoàn chỉnh và không yêu cầu sửa đổi chương trình để giải quyết các lỗi ánh xạ I/O của chúng tôi.
Tập trung vào nguồn cung cấp phụ tùng thay thế khan hiếm trên toàn cầu cho dòng Rockwell Compact I/O, kiểm soát chặt chẽ nguồn cung cấp, ngăn chặn tình trạng hàng giả, hàng tân trang tràn ra ngoài. Mỗi mặt hàng đều có hồ sơ kiểm nghiệm và hỗ trợ hậu cần quốc tế đa kênh. Nó có thể được ghép nối với một bộ tài liệu hải quan ngoại thương hoàn chỉnh. Quen thuộc với các tình huống bảo trì thiết bị ở nước ngoài, nó có thể cung cấp các câu trả lời kỹ thuật cơ bản để giúp khách hàng nước ngoài nhanh chóng giải quyết các lỗi bất thường về địa chỉ khe cắm và giảm thời gian ngừng hoạt động của thiết bị.
1. Xác nhận hệ thống: Xác nhận rằng Allen Bradley 1769 ARM tương thích với hệ thống I/O CompactLogix 1769.
2. Tắt nguồn hệ thống: tắt nguồn của bộ điều khiển và hệ thống I/O.
3. Xác định vị trí lắp đặt: theo quy hoạch địa chỉ I/O ban đầu sẽ là 1769 - ARM được lắp đặt tại vị trí xác định.
4. Việc cài đặt mô-đun: trên đầu nối bus 1769, mô-đun đẩy và khóa các tổ chức cố định.
5. Kiểm tra kết nối, đảm bảo mô-đun và 1769 mô-đun liền kề được kết nối chắc chắn.
6. Bật nguồn hệ thống: Khôi phục nguồn điện và kiểm tra bộ điều khiển cũng như trạng thái I/O.
7. Xác minh cấu hình: Sử dụng phần mềm Rockwell tương ứng để kiểm tra cấu trúc I/O và cấu hình địa chỉ để xác nhận hoạt động bình thường của hệ thống.
Allen Bradley 1769 ARM thuộc dòng mô-đun điều khiển công nghiệp CompactLogix 1769, chủ yếu được sử dụng để lưu giữ địa chỉ I/O và được thiết kế để hoạt động lâu dài trong môi trường tự động hóa công nghiệp. Tuổi thọ sử dụng thực tế của nó bị ảnh hưởng bởi điều kiện làm việc, điều kiện lắp đặt và tình huống bảo trì.
Tuổi thọ thiết kế: sử dụng thiết kế điện tử cấp công nghiệp, phù hợp cho hoạt động liên tục của hệ thống điều khiển tự động.
Chu kỳ dịch vụ điển hình: Trong điều kiện nhiệt độ, độ ẩm và môi trường điện ổn định, nó có thể hỗ trợ hoạt động liên tục trong nhiều năm.
Các yếu tố ảnh hưởng đến đời sống:
Điều kiện nhiệt độ bên trong tủ điều khiển và tản nhiệt
Môi trường bụi bặm, ẩm ướt, khí gas ăn mòn
Nguồn điện ổn định và điện giật
Mô-đun để cài đặt và bảo trì
