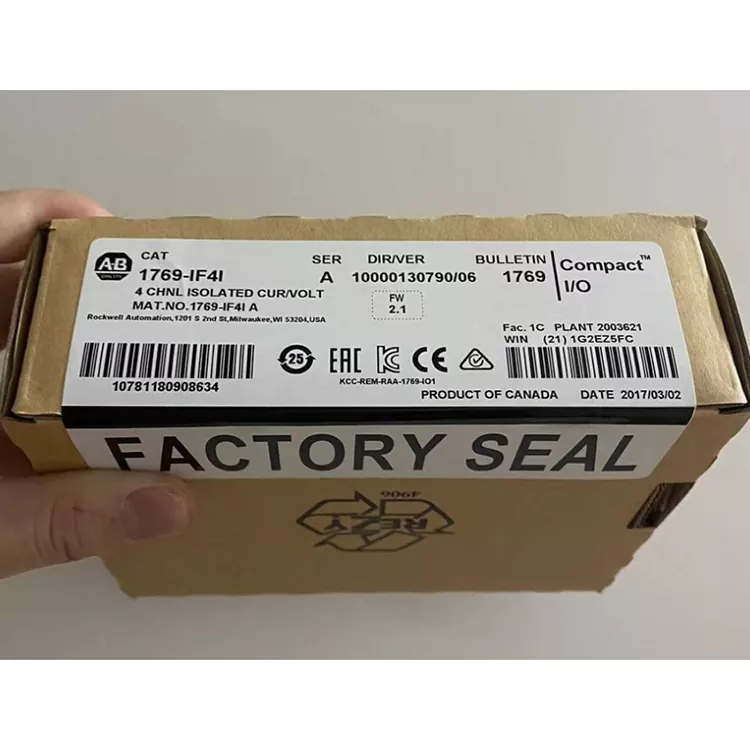

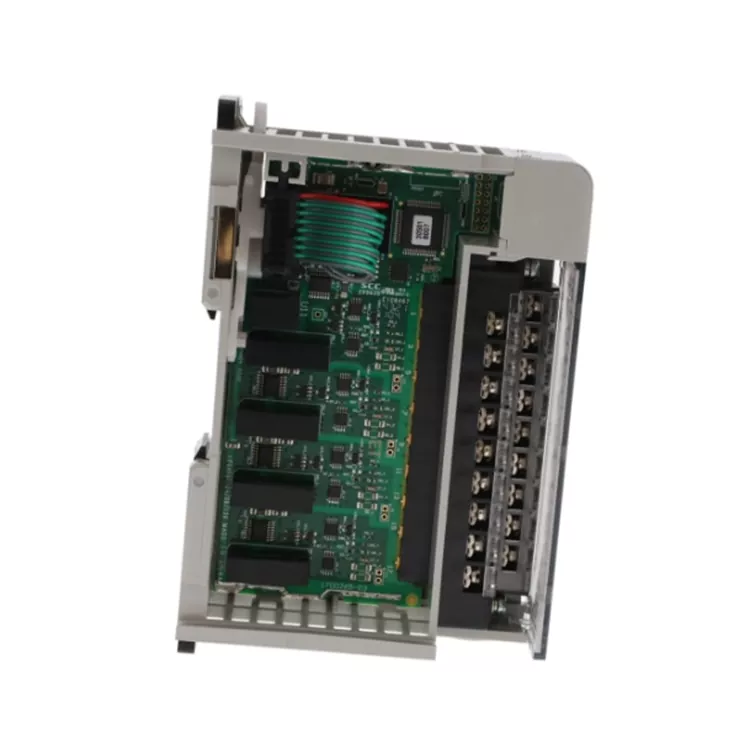

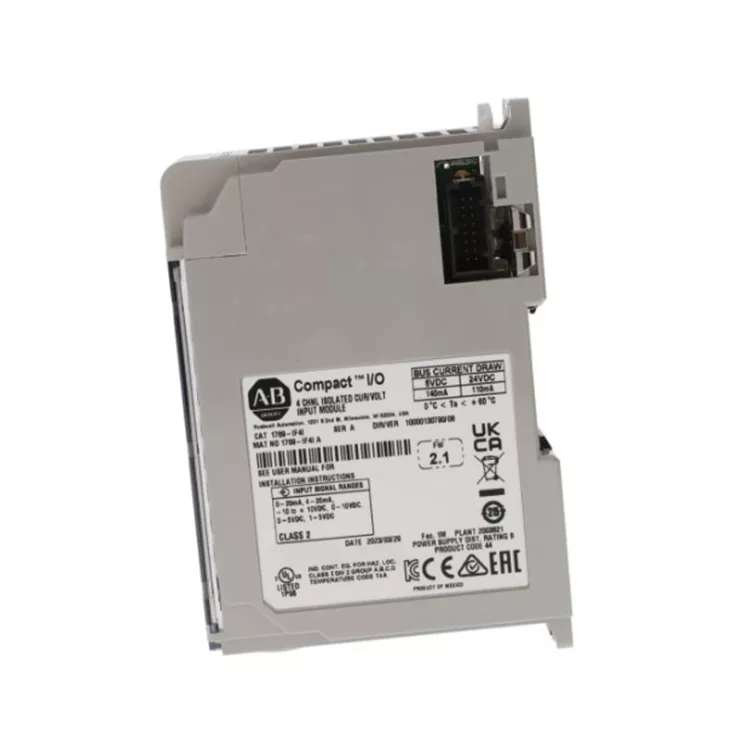

Allen Bradley 1769 IF4I

Allen Bradley 1769 IF4I là mô-đun đầu vào analog loại dòng điện 4 kênh, nhận tín hiệu cảm biến 4-20mA. Nó chủ yếu được sử dụng để thu thập tín hiệu mức chất lỏng, áp suất và dòng chảy, đồng thời được triển khai rộng rãi trong các thiết bị tự động hóa, xử lý nước và sản xuất ở nước ngoài. Feimu Technology, với tư cách là nhà cung cấp chuyên nghiệp nhắm vào thị trường nước ngoài, tiến hành kiểm tra độ chính xác của việc lấy mẫu trên từng kênh của mô-đun, thực hiện phát hiện trực tuyến bus bảng nối đa năng, sàng lọc các sản phẩm bị lỗi do lệch kênh và những sản phẩm cần bảo trì hoặc tân trang, đồng thời cho phép thay thế trực tiếp khi đến nơi để đáp ứng nhu cầu sửa chữa khẩn cấp của các nhà máy ở nước ngoài.

Quá trình cài đặt:

1. Xác nhận hệ thống

Xác nhận khả năng tương thích của Allen Bradley 1769 IF4I với hệ thống điều khiển CompactLogix 1769 và các yêu cầu về cấu hình I/O.

2. Ngắt kết nối nguồn điện

Tắt nguồn điện, hệ thống PLC và I/O để tránh hư hỏng thiết bị lắp đặt điện.

3. Xác định vị trí lắp đặt

Theo quy hoạch hệ thống điều khiển, mô-đun được lắp đặt tại vị trí trên nhóm mô-đun I/O 1769.

4. Mô-đun đã được cài đặt

Căn chỉnh đầu nối bus 1769, lắp mô-đun vào mô-đun liền kề và khóa khóa để đảm bảo kết nối được an toàn.

5. Đi dây tín hiệu

Kết nối cảnh theo định nghĩa của tín hiệu dòng điện đầu cuối 4 ~ 20 ma / 0 ~ 20 ma, xác nhận rằng cực tính và nối đất che chắn là chính xác.

6. Cấu hình phần mềm

Thêm 1769 IF4I vào RSLogix 5000 / Studio 5000 và đặt phạm vi đầu vào, thông số kênh và Cài đặt bộ lọc.

7. Bật nguồn hệ thống

Khôi phục nguồn điện, kiểm tra đèn báo trạng thái của module và thông tin chẩn đoán của bộ điều khiển.

8. Kiểm tra tín hiệu

Giá trị đọc tín hiệu hiện tại đầu vào tiêu chuẩn, xác nhận PLC phù hợp với đầu vào thực tế, hoàn tất việc gỡ lỗi.

Ưu điểm cốt lõi

Thu thập tín hiệu tương tự có độ chính xác cao: hỗ trợ tín hiệu dòng điện 4 ~ 20mA thường được sử dụng trong công nghiệp, cải thiện độ ổn định của phép đo.

4 kênh đầu vào độc lập: đáp ứng yêu cầu giám sát đa thiết bị và đa thông số cùng lúc.

Khả năng chống nhiễu mạnh: phù hợp với môi trường điện phức tạp tại khu công nghiệp.

Cấu hình linh hoạt: Hỗ trợ các cài đặt phạm vi đầu vào khác nhau để tạo điều kiện tích hợp hệ thống.

Kết nối liền mạch CompactLogix: được cài đặt trực tiếp trên 1769 hệ thống I/O, giảm độ phức tạp của hệ thống dây điện.

Thông số chính

Tại sao chọn chúng tôi

Feimu Technology cung cấp các phụ tùng điều khiển công nghiệp quý hiếm đã bị Rockwell ngừng sản xuất cho thị trường toàn cầu. Nó lựa chọn nghiêm ngặt các nguồn cung cấp cho mô-đun số lượng tương tự hiện tại của Allen Bradley 1769 IF4I, loại bỏ các mô-đun đã được tân trang và sửa chữa có hiện tượng suy giảm lấy mẫu hoặc lỗi kênh. Trước khi mỗi mô-đun được gửi đi, tất cả các hoạt động kiểm tra độ chính xác của kênh và kiểm tra độ ổn định của bảng nối đa năng đều được hoàn thành để tránh các lỗi tiềm ẩn như sai lệch đọc và thu thập bất thường. Hồ sơ kiểm tra đầy đủ được cung cấp. Nó hỗ trợ các giải pháp hậu cần quốc tế khác nhau và có thể cung cấp một bộ hồ sơ hải quan ngoại thương hoàn chỉnh. Quen thuộc với những khó khăn trong việc bảo trì thiết bị I/O Compact cũ ở nước ngoài, nó có thể cung cấp hỗ trợ kỹ thuật cơ bản để xử lý các vấn đề tại chỗ liên quan đến việc thu thập số lượng tương tự và giảm tổn thất sản xuất do thời gian ngừng hoạt động ngoài dự kiến.

Câu hỏi thường gặp

Q1. Những thiết bị nào có thể được kết nối?

Máy phát áp lực;

đồng hồ đo lưu lượng;

Cảm biến mức;

Máy phát nhiệt độ;

Dụng cụ phát hiện công nghiệp và các thiết bị khác phát ra tín hiệu dòng điện.

Q2. Nguyên nhân dẫn đến việc đọc tín hiệu 4-20mA bất thường là gì?

Kết nối ngược của đường tín hiệu;

Nguồn điện bất thường của cảm biến;

Cấu hình phạm vi đầu vào không chính xác;

Thiết bị đầu cuối kết nối lỏng lẻo;

Nhiễu điện từ.

Q3. Xử lý thế nào nếu PLC không nhận dạng được?

Kiểm tra xem mô-đun đã được cài đặt đúng chưa;

Xác nhận rằng kết nối bus 1769 là bình thường;

Kiểm tra cấu hình Studio 5000/RSLogix 5000;

Xem thông tin lỗi bộ điều khiển.

Q4. Làm thế nào để cải thiện độ chính xác của phép đo?

Sử dụng nguồn tín hiệu 4-20mA ổn định;

Đặt chính xác phạm vi đầu vào;

Sử dụng cáp có vỏ bọc;

Làm tốt công việc nối đất tại chỗ;

Điều chỉnh các thông số lọc theo yêu cầu tại chỗ.

Q5. Có cần nguồn điện riêng không?

Mô-đun này được cung cấp bởi bảng nối đa năng của hệ thống CompactLogix 1769. Các tín hiệu analog tại chỗ cần được cung cấp bởi thiết bị bên ngoài.

Các trường ứng dụng

1. Hệ thống kiểm soát quy trình

Thu thập tín hiệu áp suất, lưu lượng và mức;

Giám sát thời gian thực của quá trình sản xuất.

2. Dây chuyền sản xuất tự động

Thu thập tín hiệu phản hồi của cảm biến;

Được sử dụng để phát hiện trạng thái thiết bị và điều khiển vòng kín.

3. Công nghiệp xử lý nước và năng lượng

Giám sát các thông số áp suất, lưu lượng và điện;

Thực hiện quản lý tự động.

4. Thiết bị cơ khí

Thu thập tín hiệu đầu dò nhiệt độ và áp suất;

Được sử dụng để phân tích trạng thái hoạt động của thiết bị.

5. Dự án cải tạo công nghiệp

Thay thế các mô-đun đầu vào tương tự cũ;

Cải thiện khả năng thu thập dữ liệu của hệ thống CompactLogix.

Các trường hợp và đánh giá của khách hàng

Việc lấy mẫu mô-đun Allen Bradley 1769 IF4I của một nhà máy nước hóa chất ở nước ngoài cho thấy có sai lệch, việc đọc dữ liệu về mức và lưu lượng không ổn định cũng như không thể thực hiện quy định quy trình một cách bình thường. Khách hàng đã mua mô-đun gốc đủ tiêu chuẩn từ Faimu Technology, hoàn tất việc giao hàng và thay thế xuyên biên giới. Việc lấy mẫu của từng kênh trở lại chính xác và ổn định, đồng thời thiết bị tiếp tục sản xuất bình thường.

Đánh giá của khách hàng: Rất khó để tìm được một module đại lượng analog hiện nay có chất lượng tốt. Sau khi nhận được, chúng tôi đã trực tiếp cài đặt và sử dụng, điều này giúp chúng tôi giải quyết vấn đề lấy mẫu dữ liệu không chính xác.
