Allen Bradley 1769 IQ32

TheAllen Bradley 1769 IQ32 là mô-đun đầu vào kỹ thuật số DC mật độ cao 32 điểm. Nó phù hợp để thu thập các công tắc tiệm cận và tín hiệu cảm biến quang điện trong các ứng dụng quy mô lớn và được sử dụng rộng rãi trong các dây chuyền lắp ráp ô tô, vận chuyển nguyên liệu và dây chuyền sản xuất xử lý tự động ở nước ngoài. Feimu Technology đã tham gia sâu vào lĩnh vực điều khiển công nghiệp nước ngoài và là nhà cung cấp phụ tùng toàn cầu đáng tin cậy.

Tất cả các mô-đun đến đều trải qua quá trình phát hiện tín hiệu kênh tuần tự và thử nghiệm trực tuyến bus bảng nối đa năng. Tất cả các sản phẩm bị lỗi, hư hỏng kênh, lão hóa tiềm ẩn hoặc tân trang sửa chữa đều được sàng lọc nghiêm ngặt. Không cần gỡ lỗi bổ sung khi đến nơi, chúng có thể được lắp đặt và thay thế trực tiếp, đáp ứng đầy đủ yêu cầu sử dụng của các nhà máy ở nước ngoài để bảo trì khẩn cấp và nhanh chóng nối lại sản xuất.



Lợi thế cốt lõi

Đầu vào mật độ cao 32 điểm: Một mô-đun duy nhất có thể thu thập nhiều tín hiệu tại chỗ hơn, giảm số lượng mô-đun và không gian lắp đặt.
Tiết kiệm không gian tủ điều khiển: Thích hợp cho các thiết bị tự động hóa có số lượng điểm I/O lớn.
Hoạt động ổn định và đáng tin cậy: thiết kế cấp công nghiệp, phù hợp với môi trường hoạt động liên tục lâu dài.
Khả năng tương thích của hệ thống CompactLogix: Có thể được tích hợp trực tiếp vào kiến ​​trúc I/O 1769.
Bảo trì đơn giản: Cấu trúc mô-đun, tạo điều kiện thay thế và mở rộng.



Quy trình xử lý dữ liệu

Tín hiệu đầu vào 24V DC tại chỗ → giao diện đầu cuối đầu vào → mạch bảo vệ/lọc → mạch cách ly quang điện → bộ phát hiện trạng thái đầu vào → mô-đun xử lý dữ liệu → giao diện bus 1769 → Bộ điều khiển CompactLogix

Thông số quan trọng



tham số	Đặc điểm kỹ thuật
Người mẫu	1769 IQ32
Loạt	Nhỏ gọnLogix 1769
Loại sản phẩm	Mô-đun đầu vào DC kỹ thuật số
Loại đầu vào	Đầu vào kỹ thuật số DC
Số lượng đầu vào	32 điểm
Điện áp đầu vào định mức	24V DC
Dải điện áp hoạt động	10～30V DC
đầu vào hiện tại	Xấp xỉ. 4,3 mA ở 24V DC
Thời gian trễ đầu vào	Xấp xỉ. 8 mili giây (BẬT/TẮT)
Điện áp cách ly	75V DC (Cách ly liên tục)
Hệ thống vào/ra	1769 I/O nhỏ gọn
Tiêu thụ điện năng	Xấp xỉ. 115 mA ở 5.1V DC
Phương pháp cài đặt	DIN Rail hoặc gắn bảng điều khiển
Phương thức liên lạc	Thông qua Bus I/O nhỏ gọn 1769

Tại sao chọn chúng tôi

Khi hầu hết các nhà cung cấp trên thị trường chỉ thực hiện việc phân loại bề ngoài đơn giản, Feimu Technology, với tư cách là nhà cung cấp phụ tùng AB đã ngừng sản xuất trên toàn cầu, đã thiết lập các tiêu chuẩn thử nghiệm độc quyền cho các mô-đun đầu vào mật độ cao như Allen Bradley 1769 IQ32.

Chúng tôi loại bỏ các bộ phận được tân trang và sửa chữa có các rãnh cũ hoặc các điểm trục trặc. Trước khi mỗi mô-đun rời khỏi kho, chúng tôi hoàn tất quá trình xác minh bus bảng nối đa năng và tiến hành kiểm tra bật nguồn từng điểm 32 kênh để ngăn ngừa các mối nguy hiểm thường xuyên xảy ra tại chỗ như mất tín hiệu và các điểm không phản hồi. Chúng tôi cũng cung cấp hồ sơ kiểm tra đầy đủ với hàng hóa. Nó tương thích với các quy trình mua sắm ở nước ngoài, hỗ trợ nhiều kênh vận chuyển quốc tế và có thể cung cấp một bộ chứng từ khai báo hải quan đầy đủ.

Chúng tôi đã tăng cường bảo trì hệ thống Compact I/O lỗi thời và có thể cung cấp các tài liệu tham khảo kỹ thuật cơ bản để giúp khách hàng nhanh chóng xử lý các lỗi tín hiệu đầu vào kỹ thuật số, giảm thiểu tối đa tổn thất do thời gian ngừng hoạt động ngoài dự kiến.



Câu hỏi thường gặp

Q1. Những thiết bị tại chỗ nào có thể được kết nối?

Cảm biến quang điện;
Công tắc lân cận;
Công tắc giới hạn;
Công tắc nút nhấn;
Thiết bị đầu ra rơle;
Tín hiệu phản hồi hoạt động của thiết bị.

Q2. Làm thế nào để xử lý tình trạng điểm đầu vào bất thường?

Kiểm tra nguồn điện 24V DC tại chỗ;
Xác nhận xem hệ thống dây điện của các thiết bị đầu cuối đầu vào có chính xác hay không;
Kiểm tra trạng thái đầu ra cảm biến;
Kiểm tra kết nối thiết bị đầu cuối chung;
Loại bỏ nhiễu điện từ tại chỗ.

Q3. Làm thế nào để giải quyết nếu PLC không nhận dạng được?

Xác nhận vị trí lắp đặt chính xác của mô-đun;
Kiểm tra kết nối xe buýt 1769;
Kiểm tra cấu hình của mô-đun Studio 5000 / RSLogix 5000;
Xem thông tin chẩn đoán của bộ điều khiển.

Q4. Nó có hỗ trợ đầu vào tốc độ cao không?

1769 IQ32 chủ yếu được sử dụng để thu thập số lượng đầu vào kỹ thuật số nói chung. Nếu cần các ứng dụng xung tốc độ cao hoặc đếm tốc độ cao, nên chọn mô-đun đầu vào tốc độ cao chuyên dụng.

Q5. Làm thế nào để cải thiện sự ổn định của hệ thống?

Sử dụng nguồn điện DC 24V ổn định;
Giữ các đường tín hiệu đầu vào cách xa cáp nguồn;
Làm tốt công tác nối đất, che chắn;
Thường xuyên kiểm tra độ kín của các thiết bị đầu cuối.

Sau khi nhận được hàng, đánh giá tính xác thực

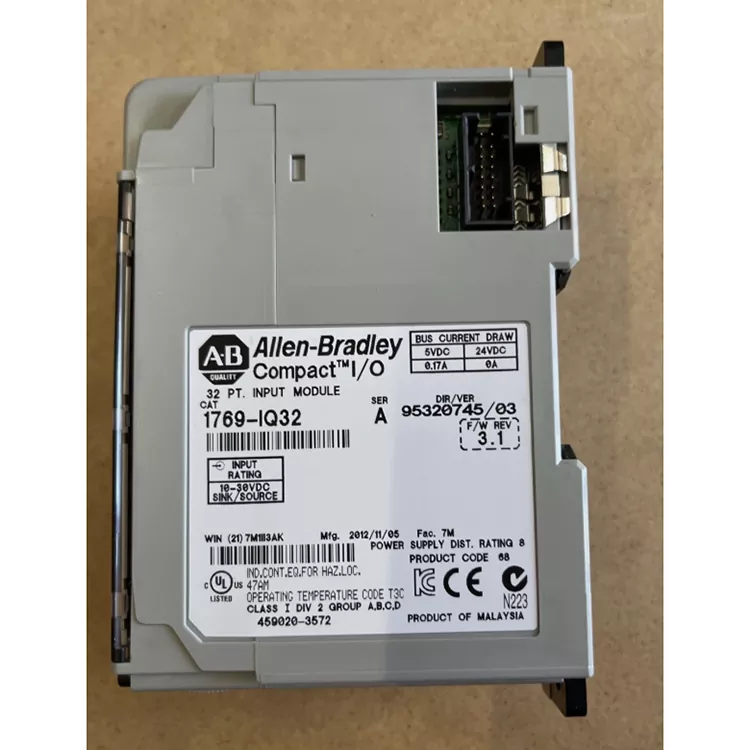

Kiểm tra nhãn:
Xác nhận rằng model 1769 IQ32, nhận dạng Allen Bradley, số sê-ri, số sản phẩm và thông tin lô là rõ ràng và đầy đủ. Dữ liệu chính thức cho thấy mô hình này là mô-đun đầu vào kỹ thuật số 24V DC 32 điểm, có thể được sử dụng làm cơ sở kiểm tra tham số.
Kiểm tra ngoại hình:
Kiểm tra xem vỏ, vỏ đầu cuối, móc cài và ốc vít của Allen Bradley 1769 IQ32 có ở tình trạng tốt và không có dấu vết tháo rời, cải tạo, mài mòn hoặc mòn rõ ràng hay không.

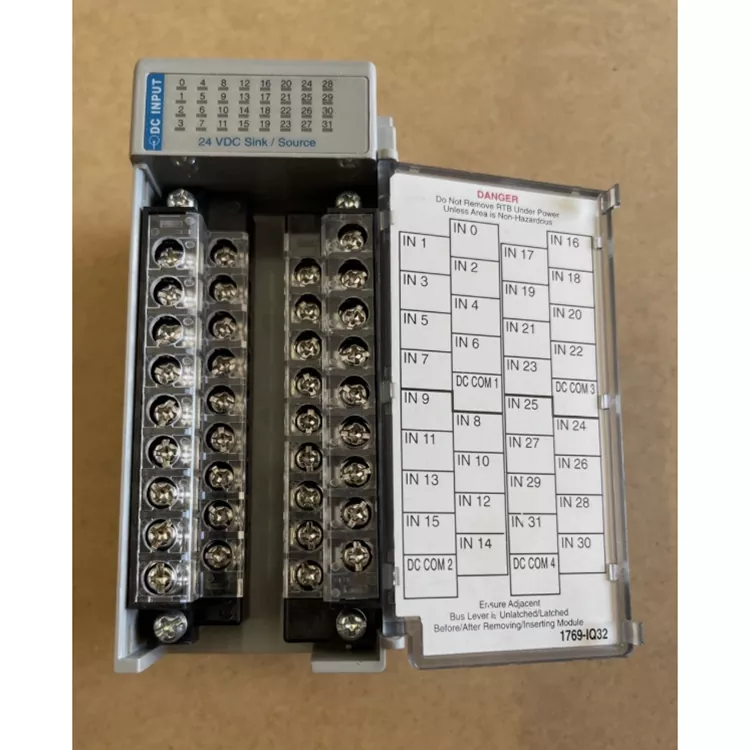

Giao diện để kiểm tra:
Kiểm tra giao diện kết nối bus 1769, thiết bị đầu cuối vẫn bình thường, không bị oxy hóa, biến dạng hay hư hỏng.
Thông số cần kiểm tra:
Xác nhận: đầu vào 32 điểm; loại đầu vào 24 v DC; Phạm vi đầu vào khoảng 10 ~ 30 v DC; Kích thước bề ngoài và bố cục thiết bị đầu cuối phù hợp với dữ liệu chính thức.
Kiểm tra máy tính:
Để cài đặt hệ thống CompactLogix, có thể xác định mô-đun PLC xác nhận và phản hồi tín hiệu đầu vào kiểm tra từng điểm là bình thường.
Lưu giữ dữ liệu
Lưu giữ ảnh sản phẩm, ảnh nhãn, hồ sơ kiểm tra và thông tin nhà máy để theo dõi.
