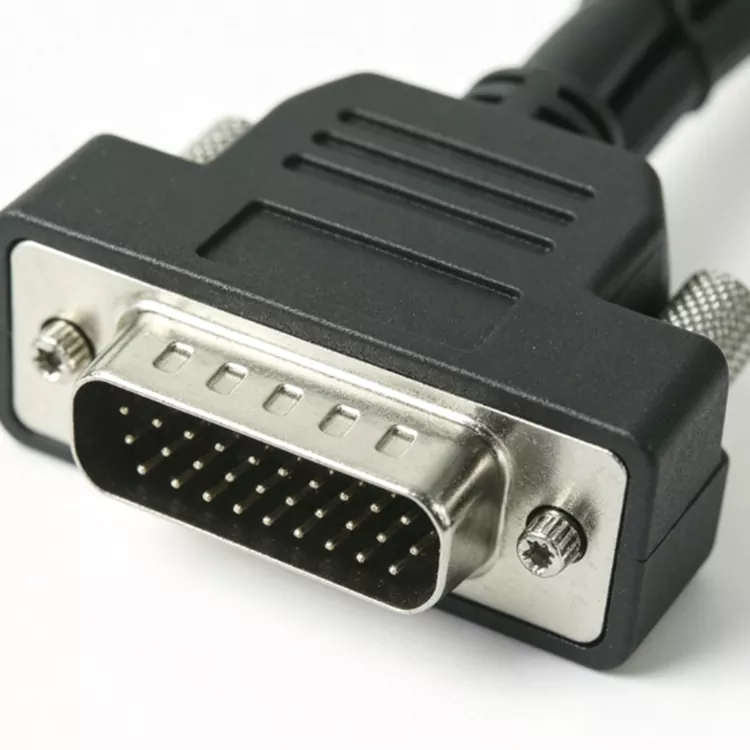

GE Fanuc IC200CBL602 do Feimu Technology cung cấp là cáp bus mở rộng giá đỡ chuyên dụng VersaMax PLC. Nó được sử dụng để kết nối bo mạch chính VersaMax, bảng nối đa năng mở rộng và mô-đun thu phát bus I/O từ xa để truyền tín hiệu bảng nối đa năng PLC và để mở rộng I/O cho nhiều giá đỡ trong tủ, chỉ cần cắm và chạy và không cần nối dây.
Nó được sử dụng rộng rãi trong thiết bị dây chuyền vận chuyển, máy ép phun, thiết bị đóng gói và tủ điều khiển dây chuyền lắp ráp, để tách giá đỡ chính của CPU và các bảng mở rộng I/O rải rác. Là nhà cung cấp chuyên nghiệp, chúng tôi luôn sẵn sàng giải đáp thắc mắc của bạn.
|
Chiều dài |
2 mét (khoảng 6,56 feet) |
|
Đầu nối |
2 |
|
Nhiệt độ hoạt động |
0 đến 60°C |
|
Nhiệt độ bảo quản |
-40 đến 80°C |
|
Độ ẩm tương đối |
5% đến 95% (không ngưng tụ) |
|
Cân nặng |
Khoảng 0,23 kg (0,50 lb) |
Cấu trúc bên trong của cáp GE Fanuc IC200CBL602 bao gồm nhiều sợi dây dẫn xoắn đôi bằng đồng không chứa oxy mạ thiếc kết hợp với lớp cách điện PP. Nó có cấu trúc che chắn hai lớp với lớp bên trong là lá nhôm và lưới bện bằng đồng mạ thiếc.
Lớp ngoài là vỏ bọc PVC chống cháy và chịu dầu UL94 V0. Các đầu nối ở cả hai đầu đều sử dụng vỏ tự khóa PBT và chân cắm mạ vàng đồng photphor.
Sau khi các đầu cốt lõi dây được uốn, phần đuôi được đúc liền với lớp đệm bảo vệ. Quy trình sản xuất bao gồm xoắn dây, cách điện, sơn che chắn, ép đùn vỏ bọc, cắt theo chiều dài cố định, xử lý đầu cuối, ép phun và độ dẫn điện, khả năng chịu áp suất, độ mỏi, v.v. để kiểm tra lần cuối.
Dòng cáp này chỉ khác nhau về thông số kỹ thuật chiều dài. Toàn bộ quy trình được thiết kế để chống nhiễu điện từ công nghiệp, thích ứng với các điều kiện rung, đảm bảo giao tiếp bus bảng nối đa năng ổn định và ngăn chặn tình trạng lỏng phích cắm, đứt dây bên trong và các lỗi khác.
Kết nối tấm đế chính của VersaMax với tấm đế I/O mở rộng, truyền tín hiệu bus bảng nối đa năng và mở rộng các điểm của mô-đun đầu vào/đầu ra PLC; Chuỗi kết nối nhiều đế khe cắm để đạt được tương tác dữ liệu giữa CPU, nguồn điện và mô-đun số lượng kỹ thuật số/tương tự; Được sử dụng để nối dây giữa mô-đun gửi ETM và mô-đun nhận ERM, để xây dựng liên lạc bảng nối đa năng từ xa phân chia trong tủ điều khiển; Lắp đặt riêng khung chính CPU và tấm đế I/O đặt ở nơi khác để tránh vùng nhiễu từ bộ biến tần và đường dây điện, đây là ứng dụng chính của GE Fanuc IC200CBL602.
Đây là cáp chuyên dụng được thiết kế đặc biệt cho dòng VersaMax. Mặc dù nó được sử dụng cho các kết nối công nghiệp tiêu chuẩn, nhưng để đảm bảo tính tương thích và độ tin cậy, bạn chỉ nên sử dụng nó trong hệ thống VersaMax.
Đúng. Bên trong của nó sử dụng cấu trúc che chắn kép, có thể chống lại nhiễu điện từ thông thường (EMI) và nhiễu biến tần trong môi trường công nghiệp một cách hiệu quả, đảm bảo sự ổn định của việc truyền dữ liệu.
Là cáp kết nối quan trọng trong hệ thống, nên lắp hoặc tháo cáp khi tắt nguồn để tránh các tác động có thể xảy ra đối với thiết bị hoặc tín hiệu.
Cáp GE Fanuc IC200CBL602 thường bị làm giả với chất liệu kém chất lượng. Sử dụng các kiểm tra này để xác minh tính xác thực.
Chất lượng đầu nối: Đầu nối chính hãng có bề mặt nhẵn, không có gờ với tiếng tách khóa rõ ràng. Hàng giả thường có cạnh thô hoặc cơ chế khóa yếu.
Vỏ cáp: Cáp chính hãng có vỏ PVC chống cháy UL94 V0 đồng nhất có nhãn hiệu GE Fanuc rõ ràng. Hàng giả thường sử dụng nhựa PVC rẻ tiền dễ bị nứt.
Che chắn: Cáp chính hãng có lớp bảo vệ hai lớp (lá nhôm + dây bện đồng mạ thiếc). Hàng giả thường có rất ít hoặc không có lớp che chắn.
Giảm sức căng: Cáp chính hãng có giảm sức căng được đúc chắc chắn ở cả hai đầu đầu nối. Hàng giả thường có khả năng giảm lực căng yếu hoặc thiếu.
Tính linh hoạt của cáp: Cáp chính hãng rất linh hoạt nhưng vẫn bền nhờ cấu trúc xoắn đôi. Hàng giả thường có cảm giác cứng hoặc quá giòn.
Feimu Technology không vận chuyển các loại cáp chưa được kiểm tra. Mỗi IC200CBL602 đều trải qua quy trình xác minh sau trước khi rời khỏi kho của chúng tôi.
Kiểm tra bằng mắt: Vỏ cáp được kiểm tra xem có hư hỏng không. Các đầu nối được kiểm tra xem có chân cong hoặc vết nứt không. Giảm căng thẳng đúc đã được xác minh.
Kiểm tra tính liên tục: Tất cả các dây dẫn đều được kiểm tra tính liên tục. Không có mạch hở hoặc quần short.
Kiểm tra độ vừa vặn của đầu nối: Các đầu nối được kiểm tra khả năng lắp và khóa thích hợp với mô-đun VersaMax.
Kiểm tra che chắn: Hiệu quả che chắn được xác minh theo yêu cầu EMI tiêu chuẩn.
Bao bì: Cáp được cuộn đúng cách. Đóng gói trong túi chống tĩnh điện. Được dán nhãn với số model và ngày thử nghiệm.
Cần lưu ý khi lắp đặt GE Fanuc IC200CBL602 phải để xa bộ biến tần, đường dây cấp điện, đường dây rơle cao áp để tránh nhiễu điện từ mạnh. Các đầu nối cần được lắp vào hoàn toàn và khóa bằng kẹp. Tiếp xúc bus kém có thể gây ra ngắt kết nối I/O và lỗi mô-đun.
Cáp phải tránh bị nén và uốn cứng trong thời gian dài. Bán kính uốn trong quá trình lắp đặt cần phải đáp ứng các tiêu chuẩn và nó chỉ được sử dụng cho bus chuyên dụng bảng nối đa năng VersaMax và không thể được sử dụng làm cáp cổng nối tiếp giao tiếp thông thường. Nó chỉ thích hợp cho các tủ điều khiển công nghiệp thông thường và không được hỗ trợ sử dụng trực tiếp ở các khu vực chống cháy nổ có nguy cơ cao.
