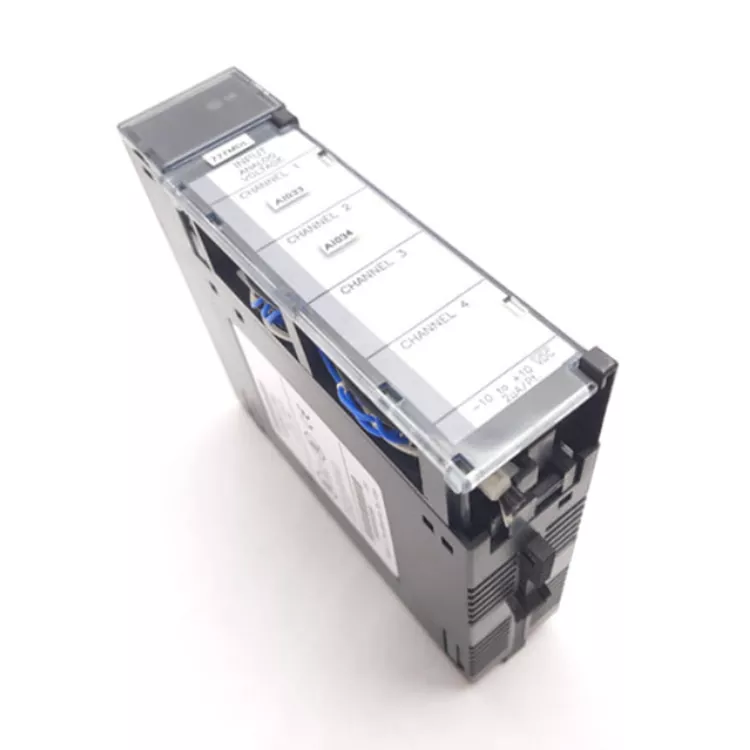

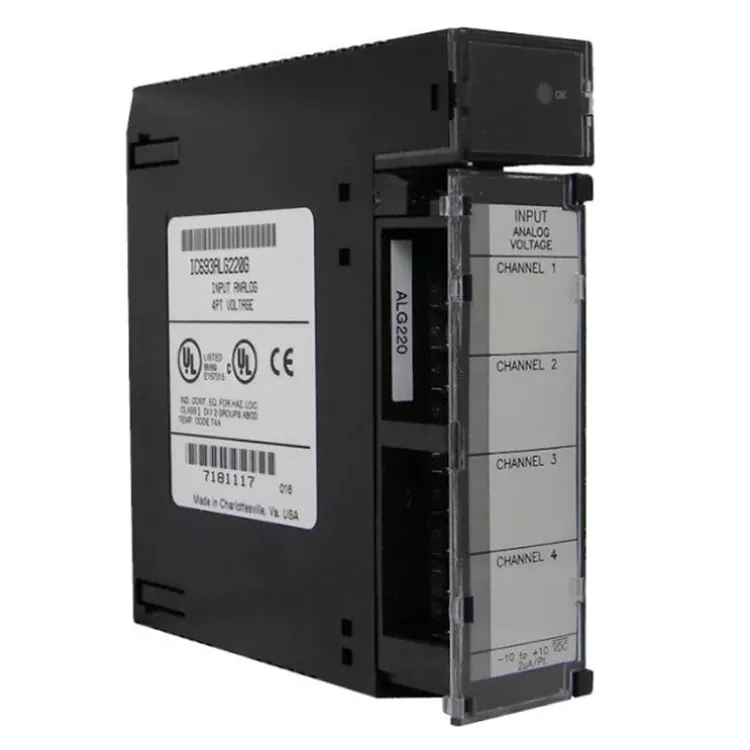

GE Fanuc IC693ALG220 là mô-đun đầu vào tương tự loại điện áp 4 kênh được thiết kế dành riêng cho PLC Series 90-30. Nó được trang bị bộ chuyển đổi tương tự sang số có độ chính xác cao 12 bit và thiết kế lọc phần cứng 17Hz, cho phép mô-đun này thu thập chính xác tín hiệu điện áp và dòng điện tương tự từ các khu công nghiệp.
Mô-đun này có các ưu điểm như độ chính xác cao, độ ổn định cao và khả năng chống nhiễu mạnh mẽ. Những tính năng này giúp nó được sử dụng rộng rãi trong các tình huống như kỹ thuật hóa học, máy móc, HVAC và dây chuyền sản xuất tự động, có khả năng thu thập chính xác các tín hiệu cảm biến tương tự công nghiệp khác nhau như áp suất, mức chất lỏng, nhiệt độ, dịch chuyển và phản hồi tần số, đồng thời đáp ứng nhu cầu giám sát tín hiệu của hầu hết các hệ thống tự động hóa vừa và nhỏ.
Nếu bạn cần một giải pháp thu thập số lượng tương tự công nghiệp mật độ cao và hoàn thiện và đáng tin cậy, vui lòng liên hệ với Feimu Technology. Chúng tôi có hàng trong kho và có thể cung cấp cho bạn.
GE Fanuc IC693ALG220, là mô-đun đầu vào tương tự loại điện áp 4 kênh, có những ưu điểm sau:
1. Độ ổn định cao: Nó có tính năng cách ly điện 1500VAC, chống lại các vòng nối đất và nhiễu đột biến một cách hiệu quả; nó tuân thủ các tiêu chuẩn EMC và địa chấn công nghiệp, hỗ trợ vận hành ở nhiệt độ rộng và phù hợp với môi trường công nghiệp phức tạp và khắc nghiệt.
2. Khả năng tương thích rộng: Nó được trang bị ADC 12 bit để chuyển đổi tương tự sang kỹ thuật số có độ chính xác cao, có bộ lọc phần cứng tích hợp, có khả năng chống nhiễu tần số cao và có độ tuyến tính tuyệt vời; nó hỗ trợ tín hiệu điện áp -10V đến +10V và điện trở bên ngoài có thể tương thích với các bộ phát phổ thông 4-20mA, phù hợp với hầu hết các tình huống thu thập số lượng tương tự công nghiệp.
3. Không phải lo lắng về việc thay thế: Nó có tài liệu kỹ thuật và trường hợp ứng dụng phong phú, phù hợp cho việc sửa chữa thiết bị cũ, nâng cấp hệ thống và các tình huống thay thế phụ tùng, có tính thực tiễn cực kỳ cao.
4. Khả năng tương thích cao: Tương thích với PLC dòng GE 90-30, với diện tích nhỏ trên mỗi khe, hiệu chỉnh tại nhà máy không cần gỡ lỗi, lập trình và nối dây đơn giản và có thể nhanh chóng đưa vào sử dụng.
Trong các khu công nghiệp, nhiều loại cảm biến thu tín hiệu tương tự được sử dụng rộng rãi trong các lĩnh vực như thiết bị cơ khí, kỹ thuật hóa học, xử lý nước, HVAC, thiết bị luyện kim cũ và dây chuyền sản xuất tự động.
Nó có thể thu thập tín hiệu từ các máy phát áp suất, mức chất lỏng, nhiệt độ, độ dịch chuyển, tốc độ dòng chảy, v.v. và cũng có thể nhận tín hiệu điện áp tương tự từ 10V đến +10V từ bộ biến tần và chiết áp. Nó được ứng dụng rộng rãi trong giám sát trạng thái thiết bị, thu thập dữ liệu quy trình, giám sát tham số quy trình và các dự án cải tạo hệ thống tự động hóa cũ cho các phụ tùng của GE Fanuc IC693ALG220.
GE Fanuc IC693ALG220 được sản xuất bằng công nghệ thẻ bo mạch cấp công nghiệp. Nó sử dụng PCB nhiều lớp có thể chịu được cả nhiệt độ cao và thấp, với hệ thống dây điện riêng biệt cho các mạch analog và kỹ thuật số cùng lớp phủ chống ăn mòn ba lớp. Nó lựa chọn các thành phần có độ trôi ở nhiệt độ thấp và độ chính xác cao, được trang bị mạch lọc phần cứng và đã hoàn thành hiệu chuẩn điểm 0 và độ lợi tại nhà máy.
Nó được trang bị thiết bị cách ly 1500VAC để đạt được sự cách ly giữa phía tín hiệu và phía logic. Nó cũng được kết hợp với các kẹp được gia cố và các đầu bắt vít để chống sốc và chống lỏng. Toàn bộ máy đã trải qua nhiều thử nghiệm tại nhà máy bao gồm đạp xe ở nhiệt độ cao và thấp, khả năng chịu áp suất, độ chính xác và EMC.
Sản phẩm này là mẫu đã ngừng sản xuất và không có công nghệ gắn bề mặt mật độ cao hiện đại. Việc thu tín hiệu hiện tại cần có điện trở 250Ω bên ngoài.
|
tham số |
Giá trị |
|
Dải điện áp tiêu chuẩn |
-10VDC ~ +10VDC |
|
độ phân giải ADC |
12-bit (4096 phân chia, 1 LSB = 5mV) |
|
Tốc độ cập nhật kênh |
Kênh đơn 1ms, tổng thời gian làm mới theo chu kỳ toàn kênh 4ms |
|
Trở kháng đầu vào |
Chế độ điện áp > 9MΩ; chế độ hiện tại với 250Ω bên ngoài |
|
Ức chế nhiễu xuyên kênh |
> 80dB |
|
Cân nặng |
0,34kg (0,75 pound) |
Công nghệ Feimu không gửi các mô-đun chưa được kiểm tra. Mỗi IC693ALG220 đều trải qua quy trình xác minh sau trước khi rời khỏi kho của chúng tôi.
Kiểm tra trực quan: Kiểm tra màu bảng. Nhãn đã được xác minh. Vít khối đầu cuối được kiểm tra để vận hành trơn tru.
Kiểm tra bật nguồn: Mô-đun được lắp đặt trong khung thử nghiệm Series 90-30. Mô-đun được PLC công nhận.
Kiểm tra kênh: Tất cả 4 kênh được kiểm tra với tín hiệu điện áp ±10V. Bài đọc được xác minh về độ chính xác.
Kiểm tra cách ly: Đã xác minh cách ly 1500VAC giữa phía trường và phía logic.
Kiểm tra đèn LED: Đèn LED trạng thái mô-đun được kiểm tra để hoạt động chính xác.
Đóng gói: Module được đặt trong túi chống tĩnh điện. Đóng gói trong thùng carton có lót xốp. Được dán nhãn với số mô-đun và ngày kiểm tra.
Nhiệt độ hoạt động: 25oC ~ + 70oC. Nhiệt độ bên trong tủ không được vượt quá 70oC. Nhiệt độ quá cao sẽ làm giảm độ chính xác của việc lấy mẫu.
Không có sự cách ly giữa các kênh. Chỉ phía tín hiệu của trường và phía logic của bo mạch PLC có cách ly 1500VAC. Nhiều kênh chia sẻ một thiết bị đầu cuối COM chung.
IC693ALG220 không có bộ nhảy phần cứng. Các chế độ điện áp và dòng điện hoàn toàn đạt được thông qua hệ thống dây điện bên ngoài và điện trở bên ngoài. Thân mô-đun không có công tắc nhúng.

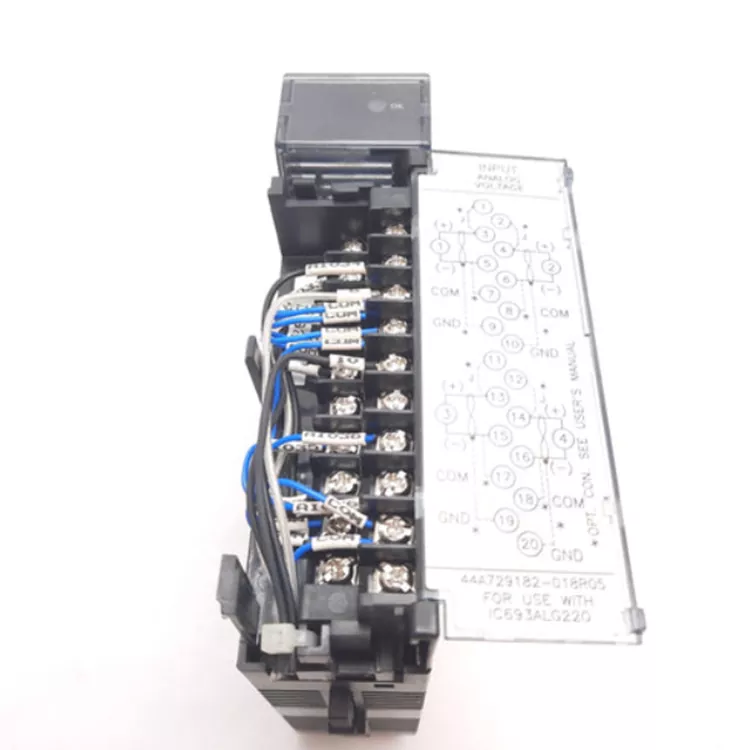

Đối với cáp được bảo vệ tín hiệu tương tự, nên nối đất ở một đầu. Lớp che chắn chỉ được nối đất ở phía máy phát và lớp che chắn ở phía mô-đun phải được để nổi. Việc nối đất ở cả hai đầu dễ dàng tạo thành vòng nối đất, gây ra hiện tượng trôi và dao động của các giá trị.
Chúng tôi có một bộ đầy đủ các quy trình kiểm tra chuyên nghiệp và toàn diện, đảm bảo rằng các sản phẩm của chúng tôi còn nguyên vẹn và có chất lượng tuyệt vời. Chúng tôi cam kết cung cấp cho khách hàng những giải pháp tốt nhất cho vấn đề của họ và cung cấp dịch vụ hậu mãi chất lượng cao nhất.
