Tủ điều khiển tập trung truyền thống đòi hỏi phải chạy dây cáp dài và tiêu thụ nhiều vật liệu, gây khó khăn cho việc lắp số lượng lớn mô-đun thu tín hiệu vào vỏ nhỏ gọn. Các mô-đun đầu vào tiêu chuẩn thường thiếu hiệu suất chống giật hình mạnh mẽ, dẫn đến việc kích hoạt tín hiệu sai và lỗi logic. Tận dụng kiến trúc phân tán POINT I/O, Allen Bradley 1734-IB8K có thể được lắp đặt gần thiết bị để giảm thiểu chiều dài dây. Thiết kế 8 kênh mật độ cao giúp tiết kiệm không gian lắp đặt, đồng thời độ trễ phản hồi 0,5 ms lọc nhiễu nhất thời, đảm bảo tính toàn vẹn của tín hiệu trong quá trình truyền tới PLC và ngăn chặn các bất thường về logic hệ thống do mất tín hiệu.
Với gần hai thập kỷ kinh nghiệm xuất khẩu phụ tùng điều khiển công nghiệp, Feimu Technology chuyên tìm nguồn cung ứng mô-đun chính hãng, chưa qua tân trang. Chúng tôi sử dụng các quy trình thử nghiệm trong và ngoài nước được tiêu chuẩn hóa cũng như cơ chế phản hồi hỗ trợ kỹ thuật 12 giờ, cung cấp giải pháp toàn diện cho các thách thức từ lựa chọn mô hình và vận hành cho đến lưu kho và xác minh tính xác thực.
1. Đầu vào chìm Tương thích với các thiết bị hiện trường PNP

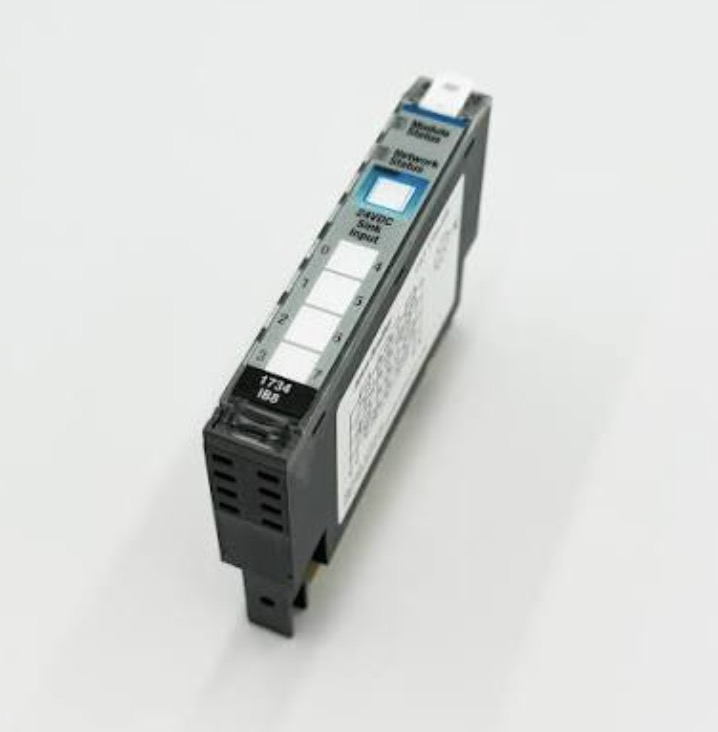

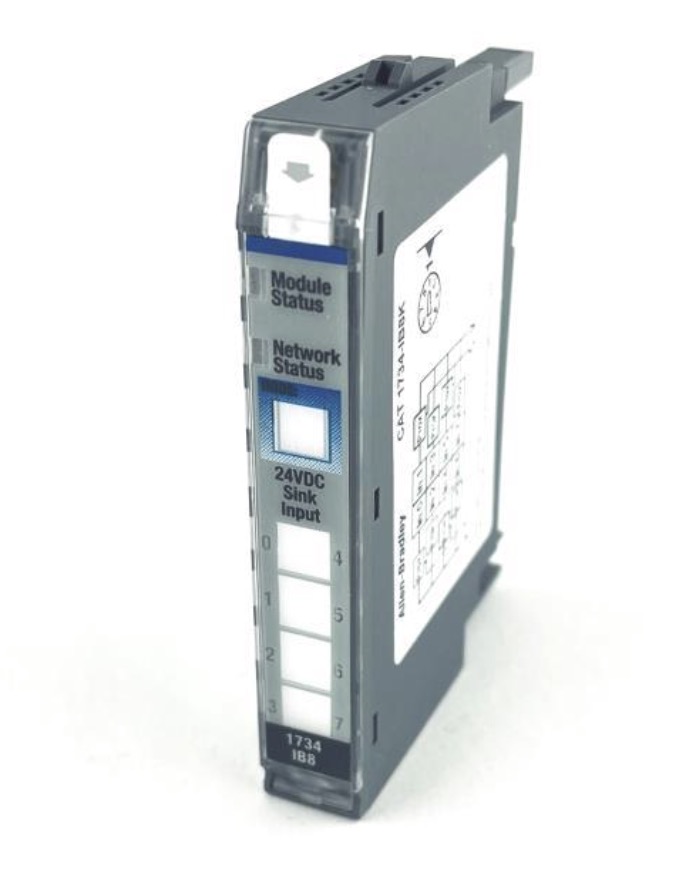

1734-IB8K là mô-đun đầu vào chìm; mạch đầu vào kết nối với cực âm DC. Nó yêu cầu cảm biến PNP hoặc công tắc nút nhấn tại hiện trường, trong đó thiết bị bên ngoài cung cấp tín hiệu điện áp dương cho các đầu vào đầu vào của mô-đun. Nó tương thích với các cảm biến công nghiệp 24V DC chính thống. Nó không tương thích với các thiết bị NPN; chúng tôi có thể hỗ trợ xác minh các loại thiết bị trong giai đoạn lựa chọn để ngăn chặn việc mua hàng không chính xác.
2. Độ trễ gỡ lỗi 0,5ms để lọc xung nhiễu
Mô-đun này có độ trễ gỡ lỗi tối thiểu là 0,5ms; các xung nhiễu tức thời kéo dài dưới 0,5 ms sẽ tự động bị triệt tiêu. Các tín hiệu sai nhất thời do rung động trong xưởng hoặc nhiễu cáp không được PLC nhận ra, do đó làm giảm khả năng xảy ra trục trặc chương trình ở cấp độ phần cứng mà không yêu cầu mã lọc bổ sung sẽ tiêu tốn tài nguyên của bộ điều khiển.
3. Không có chức năng đếm phần cứng tích hợp
Bản thân mô-đun này không bao gồm bộ đếm phần cứng và chỉ dành riêng cho việc thu tín hiệu số. Nếu cần đếm xung tốc độ cao hoặc đo tần số, các phép tính tương ứng phải được lập trình trong bộ điều khiển ControlLogix hoặc CompactLogix; đối với nhu cầu đếm tần số cao, chúng tôi có thể đề xuất mô-đun đếm chuyên dụng.
4. Lắp ráp nhanh qua DIN Rail Clip
Nó sử dụng phương pháp lắp ray DIN tiêu chuẩn công nghiệp và có RTB (Khối đầu cuối có thể tháo rời) có thể tháo rời để nối dây. Thiết bị này nhỏ gọn và nhẹ, chiếm không gian giá đỡ tối thiểu, lý tưởng cho các tủ điện treo tường có không gian hạn chế hoặc các trạm điều khiển từ xa gắn bên cạnh thiết bị.
5. Thông số tiêu thụ điện năng của bảng nối đa năng tiêu chuẩn
Khi được cấp nguồn bằng bảng nối đa năng POINTBus (5V DC), mô-đun này tiêu thụ dòng điện hoạt động 75mA. Giá trị này có thể được sử dụng trực tiếp khi lập kế hoạch công suất nguồn cho toàn bộ trạm từ xa, giúp ngăn chặn tình trạng quá tải nguồn điện ở bảng nối đa năng hoặc gián đoạn liên lạc do xếp chồng nhiều mô-đun.
| Thuộc tính | Đặc điểm kỹ thuật |
| Dòng sản phẩm | ĐIỂM I/O |
| Loại mô-đun | Mô-đun đầu vào kỹ thuật số |
| Số lượng đầu vào | 8 điểm |
| Loại đầu vào | Đầu vào chìm DC |
| Điện áp đầu vào định mức | 24V DC |
| Dải điện áp | Khoảng 10 đến 28,8V DC |
| đầu vào hiện tại | Khoảng 2 đến 5mA |
| Độ trễ đầu vào | 0,5ms (có thể điều chỉnh phần cứng + phần mềm) |
| POINTBus hiện tại | 75mA @ 5V DC |
| Nhiệt độ hoạt động | -20 đến 55oC |
| Phương pháp cài đặt | đường ray DIN |
| Loại bảo vệ | phủ phù hợp |
| Trọng lượng mô-đun | Khoảng 32g |
| Kích thước (H×W×D) | Khoảng 56×12×75,5mm |
1. Khả năng tương thích hoàn toàn với các phụ kiện I/O POINT
Allen Bradley 1734-IB8K là một phần của dòng sản phẩm POINT I/O toàn diện và có thể được ghép nối với các bộ điều hợp như 1734-APB (DeviceNet) hoặc 1734-EPN (EtherNet/IP) để tạo thành các trạm từ xa, sử dụng bus bảng nối đa năng để trao đổi dữ liệu giữa các mô-đun.
2. Khả năng tương thích liền mạch với Bộ điều khiển Logic chính thống
Sau khi mạng được định cấu hình, mạng sẽ giao tiếp liền mạch với đầy đủ các PLC ControlLogix và CompactLogix. Cấu hình phần mềm nhận dạng mô-đun mà không cần plug-in bổ sung, cho phép triển khai ngay lập tức trong cả dự án mới cũng như mở rộng hoặc nâng cấp công suất cho thiết bị hiện có.
3. Sơ đồ triển khai I/O từ xa tiêu chuẩn
Hệ thống liên kết phân tán bao gồm bốn lớp: tủ PLC điều khiển trung tâm → Cáp công nghiệp EtherNet/IP → Trạm biến áp từ xa I/O POINT đặt gần thiết bị → mô-đun 1734-IB8K để thu tín hiệu chuyển mạch trường. Việc đặt các điểm I/O gần thiết bị sản xuất giúp giảm đáng kể việc chạy cáp ở khoảng cách xa, từ đó giảm chi phí nhân công và vật liệu liên quan đến hệ thống dây điện.
4. Thiết kế mô-đun đơn giản hóa việc trang bị thêm trong tương lai
Không giống như các giá đỡ I/O nguyên khối quy mô lớn, một mô-đun bị hỏng chỉ yêu cầu thay thế mô-đun cụ thể đó thay vì tháo dỡ toàn bộ trạm biến áp. Điều này làm giảm đáng kể thời gian ngừng hoạt động để bảo trì, đáp ứng nhu cầu vận hành của dây chuyền sản xuất liên tục.
1.1. Kết nối cực dương 24V DC với cực chung của nguồn điện cảm biến;
1.2. Kết nối dây tín hiệu đầu ra dương của cảm biến với kênh đầu vào tương ứng (IN0 đến IN7);
1.3. Kết nối đầu cuối âm chung của cảm biến với đầu cuối chung DC COM của mô-đun;
1.4. Chỉ hỗ trợ các thiết bị cảm biến DC 24V tiêu chuẩn; Mô-đun không thể nhận dạng hoặc đọc được cảm biến điện áp thấp 12V.
Mặt cắt dây tương thích có phạm vi từ 0,5mm2 đến 1,5mm2 (tương đương 22AWG đến 16AWG); cần có chiều dài tước đồng đều là 8 mm—chiều dài không đủ sẽ dẫn đến tiếp xúc kém, trong khi chiều dài quá mức có nguy cơ làm đoản mạch các đầu nối liền kề.
3. Cảnh báo lỗi nối dây thường gặp
Vấn đề thường gặp nhất là đảo ngược cực đầu ra của cảm biến, ngăn mô-đun nhận dạng tín hiệu đầu vào và khiến đèn chỉ báo kênh luôn tắt. Cần cung cấp mẫu thiết bị trong quá trình mua sắm để kỹ thuật viên có thể xác minh trước các loại PNP/NPN; cung cấp sơ đồ tham khảo trong quá trình đi dây tại chỗ giúp giảm thiểu việc phải làm lại trong quá trình vận hành thử.
1. Phát hiện dịch chuyển thiết bị vận chuyển vật liệu
Nhiều mô-đun 1734-IB8K có thể được lắp đặt trong các tủ điều khiển nhỏ gọn, gắn bên cạnh để thu tín hiệu từ các công tắc lân cận "vật liệu tại chỗ". Bố cục 8 kênh, mật độ cao giúp loại bỏ nhu cầu mở rộng tủ đồng thời cung cấp phản hồi theo thời gian thực về trạng thái vận chuyển nguyên liệu, đảm bảo logic phân loại ổn định trên dây chuyền sản xuất.
2. Thiết bị đóng gói quy mô nhỏ: Đếm và thu thập dữ liệu cảm biến
Kết hợp với cảm biến đếm PNP tại chỗ để lọc các xung nhiễu nhất thời do rung cơ học gây ra, đảm bảo ghi số lượng sản phẩm chính xác. Độ trễ gỡ lỗi 0,5ms ngăn chặn việc đếm hai lần, do đó làm giảm tỷ lệ sản phẩm đóng gói bị lỗi.
3. Bảng điều khiển vận hành: Thu thập tín hiệu tập trung cho các nút điều khiển
Các nút khởi động/dừng, đặt lại và dừng khẩn cấp từ bảng điều khiển chính được nối trực tiếp vào mô-đun. Các trạm biến áp phân tán được bố trí cục bộ, loại bỏ nhu cầu định tuyến hàng chục dây cáp dài trở lại tủ điều khiển trung tâm; điều này đảm bảo hệ thống dây điện bên trong tủ gọn gàng và tạo điều kiện thuận lợi cho việc kiểm tra trong tương lai.
1. Màu xanh lá cây liên tục: Nguồn điện bảng nối đa năng bình thường, giao tiếp mô-đun được nhận dạng mà không gặp vấn đề gì; không cần hành động.
2. Tắt hoàn toàn: Nguồn điện bảng nối đa năng của trạm biến áp bị ngắt hoặc đầu nối bus tiếp xúc kém; kiểm tra nguồn điện và chân bảng nối đa năng.
3. Màu đỏ liên tục: Hư hỏng phần cứng hoặc thông số cấu hình phần mềm không khớp; nếu lỗi vẫn còn sau khi tải lại cấu hình, hãy thay thế thiết bị.
1. Màu xanh lá cây liên tục: Cổng vào nhận tín hiệu DC >10V; công tắc/cảm biến ở trạng thái "BẬT".
2. Vẫn tắt: Điện áp đầu vào <3V DC (không có tín hiệu hợp lệ); kiểm tra cảm biến và các kết nối dây.
1. Quét và nhận dạng mô-đun tự động
Nhấp chuột phải vào bộ điều hợp mạng POINT I/O tương ứng trong cây phần cứng của phần mềm và chọn "Khám phá mô-đun"; chương trình tự động xác định 1734-IB8K được kết nối và thêm nó chỉ bằng một cú nhấp chuột.
2. Bổ sung mô-đun thủ công
Trong danh mục phần cứng, điều hướng qua 1734 POINT I/O → Đầu vào kỹ thuật số; chọn model 1734-IB8K và gắn thủ công vào bộ chuyển đổi tương ứng, sau đó nhập địa chỉ trạm biến áp và các thông số khe cắm bảng nối đa năng trước khi lưu.
3. Hỗ trợ kỹ thuật và hỏi đáp
Nếu xảy ra các sự cố như lỗi quét, thiếu dữ liệu kênh hoặc cửa sổ bật lên lỗi trong quá trình định cấu hình, bạn chỉ cần gửi ảnh chụp màn hình phần mềm và danh sách phần cứng trạm biến áp; nhân viên kỹ thuật của chúng tôi sẽ cung cấp giải pháp trong vòng 12 giờ.

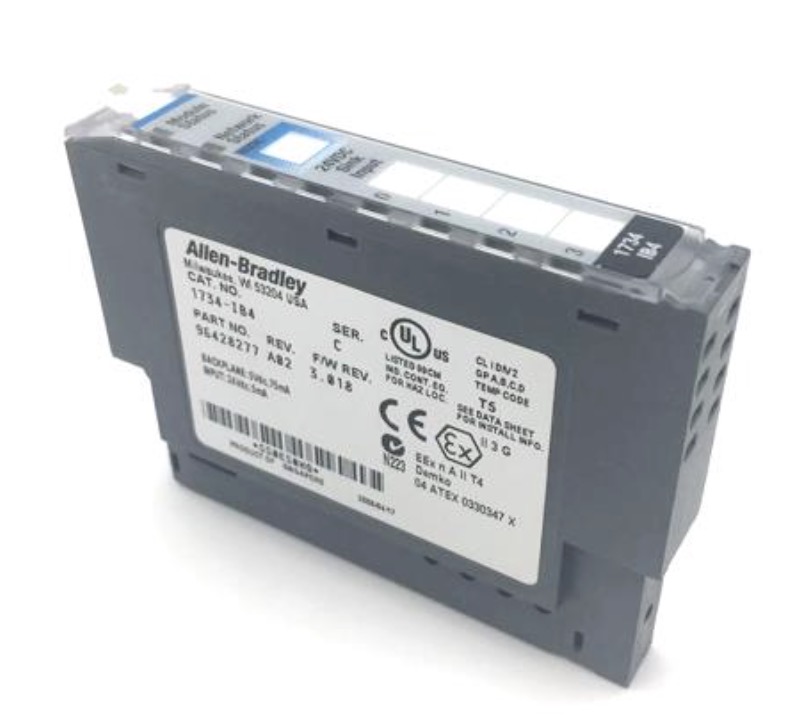

1. Xác minh nhà ở và nhãn hiệu
Vỏ mô-đun chính hãng có lớp hoàn thiện màu trắng xám POINT I/O tiêu chuẩn, với màu sắc đồng nhất và không bị đổi màu hoặc độ bóng rẻ tiền đặc trưng của nhựa chất lượng thấp. Nhãn mô hình sử dụng in vĩnh viễn ở nhiệt độ cao; văn bản "1734-IB8K" sắc nét và đầy đủ, trong khi nhãn giả thường có văn bản mờ và các cạnh dễ bong tróc hoặc bong ra.
2. Kiểm tra khối đầu cuối và đầu nối bảng nối đa năng
RTB (Removable Terminal Block) đi kèm được làm bằng nhựa cứng màu xám chính hãng và kết nối êm ái không bị dính. Xe buýt bảng nối đa năng có các chốt thẳng dày, mạ vàng được sắp xếp gọn gàng, không bị uốn cong hoặc có vết oxy hóa, trong khi hàng giả thường sử dụng các chốt mạ thiếc, dễ tiếp xúc kém trong quá trình hoạt động lâu dài.
3. Kiểm tra lớp phủ phù hợp PCB
Các bảng mạch chính hãng được phủ hoàn toàn bằng một lớp phủ bảo vệ (chống ẩm và bụi), giúp làm chậm quá trình lão hóa mạch trong môi trường ẩm ướt hoặc bụi bặm. Hầu hết các mô-đun giả đều bỏ qua lớp phủ này, dẫn đến rò rỉ mạch hoặc mất tín hiệu chỉ sau khi tiếp xúc với độ ẩm trong thời gian ngắn.
4. Nhận dạng dựa trên trọng lượng
Có sự khác biệt rõ rệt về trọng lượng giữa hàng chính hãng và hàng giả cùng loại. Nếu bạn gặp phải kết quả đọc kênh thất thường hoặc hành vi đèn báo bất thường sau khi cài đặt, vui lòng chụp ảnh các chân mặt trước, mặt sau và bảng nối đa năng của thiết bị và gửi chúng cho chúng tôi để xác minh tính xác thực.
Mỗi thiết bị Allen Bradley 1734-IB8K đều trải qua quá trình kiểm tra thủ công toàn diện trước khi rời kho; các mô-đun chưa được kiểm tra không bao giờ được vận chuyển trực tiếp. Các bước kiểm tra đầy đủ như sau:
1. Kiểm tra trực quan ban đầu
Xác minh màu sắc vỏ và độ trong của nhãn; kiểm tra các chốt của bảng nối đa năng xem có bị uốn cong hoặc hư hỏng do va đập không; đảm bảo khối đầu cuối không có vết nứt và cơ cấu khóa còn nguyên vẹn.
2. Kiểm tra giao tiếp bảng nối đa năng
Kết nối mô-đun với trạm kiểm tra I/O POINT tiêu chuẩn và cấp nguồn cho nó bằng bộ chuyển đổi thích hợp; xác nhận rằng phần mềm lập trình xác định chính xác phần cứng và không có lỗi giao tiếp.
3. Kiểm tra tín hiệu đầy đủ cho tất cả tám kênh
Sử dụng nguồn tín hiệu 24V DC tiêu chuẩn để kích hoạt tuần tự các kênh IN0 đến IN7; xác nhận rằng việc thu tín hiệu (trạng thái bật/tắt) là bình thường đối với mọi kênh và không có lỗi điểm nào.
4. Xác minh tham số gỡ lỗi và trì hoãn
Kiểm tra công cụ về độ trễ phản hồi đầu vào xác nhận rằng giá trị gỡ lỗi phần cứng vẫn ổn định trong phạm vi tiêu chuẩn 0,5 mili giây và không có hiện tượng lệch tham số.
5. Kiểm tra đèn báo kênh
Mỗi tín hiệu đầu vào được kích hoạt riêng lẻ để xác minh rằng logic LED cho mỗi kênh phù hợp với tiêu chuẩn OEM, đảm bảo không có đèn báo bị hỏng hoặc không hoạt động.
6. Đóng gói và niêm phong bảo vệ
Sau khi hoàn thành thử nghiệm, thiết bị được đặt trong một túi chống tĩnh điện dày, được sản xuất theo yêu cầu riêng, sau đó cho vào thùng carton 5 lớp có lớp đệm xốp bảo vệ; nhãn cho biết số sê-ri mô-đun và ngày thử nghiệm được dán.
1. Nguồn đáng tin cậy, có uy tín cho các phụ tùng điều khiển công nghiệp chính hãng
Được thành lập tại Jiangmen, Quảng Đông vào năm 2005, công ty đã liên tục cung cấp các bộ phận điều khiển công nghiệp chính hãng của Rockwell, Siemens, GE và Schneider cho khách hàng tại hơn 30 quốc gia. Chúng tôi kinh doanh độc quyền các sản phẩm OEM đích thực—không bao giờ bán các mô-đun tân trang, sửa đổi hoặc giả mạo—và duy trì khả năng truy xuất nguồn gốc đầy đủ trong chuỗi cung ứng của chúng tôi.
2. Kho chuyên dụng của dòng I/O POINT
Với hơn một thập kỷ chuyên môn hóa trong dòng sản phẩm POINT I/O, chúng tôi duy trì lượng hàng tồn kho dồi dào của các mô-đun thu thập tín hiệu tương tự và đầu vào/đầu ra kỹ thuật số phổ biến. Đối với các nhà máy gặp phải tình trạng ngừng hoạt động thiết bị đột xuất cần thay thế khẩn cấp, chúng tôi có thể xác minh hàng tồn kho và sắp xếp vận chuyển ngay trong ngày, giảm thiểu tình trạng ngừng hoạt động của dây chuyền sản xuất.
3. Hỗ trợ kỹ thuật toàn diện
Nhóm của chúng tôi có nhiều kinh nghiệm với các dự án hệ thống phân tán POINT I/O, hỗ trợ khách hàng lựa chọn mô hình, tham khảo sơ đồ nối dây, điều chỉnh cấu hình Studio 5000 và chẩn đoán lỗi. Chúng tôi cung cấp phản hồi cho các yêu cầu kỹ thuật trong vòng 12 giờ và trả lời đầy đủ các báo giá thương mại trong vòng 24 giờ.
4. Cung cấp một lần các phụ kiện tương thích
Khi mua 1734-IB8K, bạn có thể đồng thời có được các đế đầu cuối RTB phù hợp, bộ điều hợp mạng EtherNet/IP hoặc DeviceNet và các phụ kiện đường ray DIN. Không cần phải lấy nguồn từ nhiều nhà cung cấp; chúng tôi cung cấp gói phần cứng hoàn chỉnh cho trạm từ xa theo một đơn hàng.
Trả lời: Hậu tố "K" chỉ ra rằng mô-đun đã vượt qua chứng nhận tuân thủ cho các khu vực cụ thể. Các thông số điện cốt lõi, hiệu suất kênh và cấu hình phần mềm của nó giống hệt với phiên bản tiêu chuẩn; chúng có thể thay thế trực tiếp tại hiện trường mà không cần sửa đổi chương trình.
A: Có, nó được hỗ trợ đầy đủ. Bằng cách kết nối PLC điều khiển trung tâm với trạm POINT I/O hiện trường thông qua cáp công nghiệp EtherNet/IP, 1734-IB8K có thể được lắp đặt gần thiết bị để thu thập tín hiệu rời rạc cục bộ, giảm đáng kể chi phí đi dây.
Trả lời: Khi được cấp nguồn bằng bảng nối đa năng POINTBus (5V DC), mô-đun có dòng điện hoạt động là 75mA; con số này có thể được sử dụng trực tiếp khi tính toán công suất điện cho các trạm đa mô-đun.
Trả lời: Lỗi một kênh có thể ảnh hưởng đến hiệu suất cách ly tín hiệu của nhóm và tạo ra các rủi ro như đoản mạch hoặc nhiễu xuyên âm tín hiệu. Không nên tiếp tục hoạt động với kênh bị lỗi; việc thay thế thiết bị bằng một mô-đun mới đảm bảo sự ổn định lâu dài của toàn bộ hệ thống.
