Allen Bradley 1746-P2

Công ty chúng tôi đã đặc biệt chuẩn bị một bộ cấp nguồn quan trọng cho các kỹ sư tự động hóa công nghiệp ở nước ngoài. Như những người từng làm việc với hệ thống PLC đều biết, cho dù CPU có tốt đến đâu hay có bao nhiêu mô-đun, nếu không có nguồn điện đáng tin cậy để cấp nguồn cho chúng thì toàn bộ hệ thống chỉ là vật trang trí. Feimu Technology, với tư cách là nhà cung cấp phụ tùng chuyên nghiệp, khuyến nghị mọi người sử dụng mô-đun nguồn công suất cao và có độ ổn định cao này để đảm bảo khi hệ thống hoạt động hết công suất sẽ không còn lo ngại về điện áp không ổn định hoặc mất điện, đồng thời các thiết bị trong tủ luôn có đủ điện.

Ứng dụng sản phẩm

Mô-đun nguồn Allen Bradley 1746-P2 này được sử dụng trong rất nhiều ứng dụng. Phổ biến nhất bao gồm hệ thống điều khiển của các trung tâm gia công lớn, tủ điều khiển chính của dây chuyền đóng gói thực phẩm và trạm bơm của nhà máy xử lý nước. Miễn là hệ thống SLC 500 được lắp đặt số lượng lớn mô-đun và mức tiêu thụ dòng điện cao thì mô-đun nguồn này chắc chắn là lựa chọn hàng đầu. Nó là nguồn năng lượng cung cấp năng lượng cho toàn bộ tủ.

Hiệu suất thế nào?

Mô-đun nguồn 1746-P2 này hoạt động rất tốt, "mạnh mẽ và đáng tin cậy". Dải điện áp đầu vào của nó rộng, có khả năng chứa dòng điện xoay chiều 85 đến 265 volt. Dù là hệ thống 110V hay điện lưới 220V đều có thể cắm vào và sử dụng ngay. Khía cạnh quan trọng nhất là gợn sóng đầu ra của nó cực kỳ nhỏ và đầu ra DC 5V và 24V rất sạch mà không ảnh hưởng đến các mô-đun chính xác đó. Hơn nữa, tốc độ phản hồi của nó cực kỳ nhanh. Ngay khi tải tăng lên, nó có thể điều chỉnh ngay điện áp đầu ra để đảm bảo không bị mất điện, điều này cực kỳ quan trọng đối với những dây chuyền sản xuất không thể ngừng hoạt động.

Làm thế nào để duy trì?

Việc bảo trì mô-đun nguồn Allen Bradley 1746-P2 này không khó. Nó phải luôn được giữ trong tủ. Điều quan trọng nhất là ngăn ngừa bụi và thông gió. Đảm bảo không chặn các lỗ thông gió của nó. Ngược lại, nếu nhiệt độ quá cao, tụ điện có thể phát nổ. Ngoài ra, hãy thường xuyên sử dụng máy sấy tóc để thổi bay bụi bẩn bên trong để giữ sạch sẽ. Nếu không sử dụng trong thời gian dài, nên rút phích cắm ra và cho vào túi chống tĩnh điện, bảo quản trong tủ khô ráo và nhiệt độ ổn định. Điểm quan trọng nhất là khi nối dây phải phân biệt rõ ràng dây có điện, dây trung tính và dây nối đất. Không bao giờ kết nối trực tiếp điện áp 220V với các đầu ra. Nếu không, nó sẽ bị hỏng ngay khi bật nguồn.

Đúng thông số kỹ thuật sản phẩm

Allen Bradley 1746-P2 là mô-đun cấp nguồn được thiết kế dành riêng cho hệ thống SLC 500. Nó cung cấp nguồn DC cho bảng nối đa năng và các mô-đun được kết nối.

Thông số đầu vào:

Điện áp đầu vào: 85-265V AC, 47-63Hz

Dòng điện đầu vào: tối đa 2,5A ở 115V AC, 1,2A ở 230V AC

Dòng khởi động: tối đa 20A ở 115V AC, 40A ở 230V AC (khởi động nguội)

Thông số đầu ra:

Đầu ra 1: 5V DC ở mức tối đa 8A

Đầu ra 2: 24V DC ở mức tối đa 0,5A (đối với mô-đun analog hoặc thiết bị hiện trường)

Công suất kết hợp tối đa: 35W ở 60°C

Thời gian chờ: tối thiểu 15ms (khi đầy tải)

Độ gợn đầu ra: Dưới 50mV từ đỉnh đến đỉnh cho 5V, dưới 100mV cho 24V

Hiệu suất: 75% điển hình khi đầy tải

Thông số chung:

Bảo vệ: Bảo vệ quá áp, bảo vệ ngắn mạch, tắt nhiệt

Nhiệt độ hoạt động: 0°C đến 60°C

Nhiệt độ bảo quản: -40°C đến 85°C

Độ ẩm tương đối: 5% đến 95% (không ngưng tụ)

Lắp đặt: Chỉ khe khung gầm 0

Chứng chỉ: UL, cUL, CE

Tính toán ngân sách điện

1746-P2 cung cấp nguồn điện 8A 5V DC. Mỗi mô-đun trong khung SLC 500 tiêu thụ một lượng dòng điện 5V cụ thể. Sử dụng hướng dẫn này để tính toán mức tiêu thụ điện năng của hệ thống của bạn.

Bản vẽ hiện tại của bảng nối đa năng cho các mô-đun phổ biến:

- 1746-IA16 (ngõ vào số): 60mA

- 1746-OW16 (ngõ ra rơle): 100mA

- 1746-OBP16 (đầu ra triac): 85mA

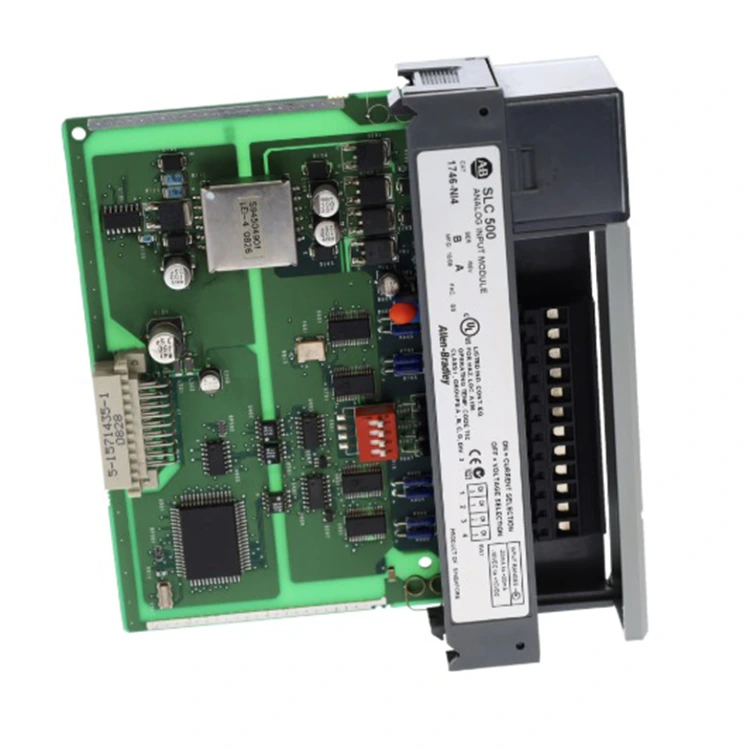

- 1746-NI4 (đầu vào analog): 150mA

- 1746-NO8V (ngõ ra analog): 200mA

- 1746-IO4 (combo analog): 150mA

- 1747-L552 (CPU): 500mA

- 1747-L532 (CPU): 400mA

Tổng mức rút dòng điện 5V: Cộng tất cả các dòng điện mô-đun lại với nhau. Bao gồm CPU và mọi mô-đun giao tiếp.

Tính toán ví dụ:

CPU: 500mA

Mô-đun 1: 60mA

Mô-đun 2: 60mA

Mô-đun 3: 100mA

Mô-đun 4: 150mA

Tổng cộng: 870mA

1746-P2 cung cấp 8A (8000mA). Hệ thống này chỉ sử dụng 870mA. Có rất nhiều công suất dự phòng.

Khi nào cần nâng cấp lên nguồn điện lớn hơn:

Nếu tổng dòng điện 5V vượt quá 8A, bạn phải giảm số lượng mô-đun hoặc thêm khung cấp nguồn thứ hai. Hầu hết các hệ thống SLC 500 sử dụng ít hơn 4A. 1746-P2 đủ cho hầu hết các ứng dụng. Đối với các hệ thống có hơn 10 mô-đun hoặc nhiều mô-đun tương tự, hãy tính tổng số trước khi đặt hàng.

Sự cố thường gặp: Một khách hàng đã thêm 4 mô-đun đầu ra analog vào hệ thống của họ mà không tính toán lại công suất. Tổng dòng điện vượt quá 8A. Hệ thống được thiết lập lại ngẫu nhiên trong thời gian hoạt động cao điểm. Khắc phục: Loại bỏ hai mô-đun analog và sử dụng giá I/O từ xa có nguồn điện riêng. Vấn đề đã biến mất.

Yêu cầu lắp đặt và giải phóng mặt bằng

Allen Bradley 1746-P2 chiếm vị trí số 0 trong khung SLC 500. Đây là khe cắm duy nhất hỗ trợ nguồn điện. Lắp đặt đúng đảm bảo luồng không khí và làm mát thích hợp.

Các bước cài đặt:

1. Tắt toàn bộ nguồn điện vào khung máy.

2. Tháo tấm phụ ra khỏi khe 0.

3. Trượt mô-đun nguồn vào trong khe.

4. Đẩy cho đến khi chốt trên và chốt dưới khớp vào nhau.

5. Kết nối dây nguồn AC với mô-đun.

6. Kết nối dây nối đất với đầu nối đất của khung máy.

7. Bật nguồn AC. Đèn LED nguồn sẽ bật.

Yêu cầu giải phóng mặt bằng:

Khoảng hở trên cùng: tối thiểu 10cm phía trên mô-đun cho luồng không khí

Khoảng hở đáy: tối thiểu 5 cm bên dưới mô-đun

Khoảng hở bên: tối thiểu 2cm mỗi bên

Khoảng trống phía trước: tối thiểu 15cm phía trước mô-đun để thông gió

Tản nhiệt:

1746-P2 tản nhiệt lên tới 15W khi đầy tải. Nhiệt này phải được loại bỏ khỏi vỏ bọc. Nếu nhiệt độ tủ vượt quá 60°C, mô-đun có thể tắt hoặc hỏng sớm. Sử dụng quạt làm mát nếu tủ kín hoặc có lượng gió hạn chế.

Điều gì xảy ra nếu bỏ qua khoảng trống: Mô-đun quá nóng. Điện áp đầu ra giảm. Hệ thống thiết lập lại không thể đoán trước. Các tụ điện có tuổi thọ ngắn hơn. Trong trường hợp nghiêm trọng, mô-đun bị lỗi hoàn toàn. Luôn duy trì khoảng trống được khuyến nghị.

Trạng thái đèn LED nguồn và khắc phục sự cố

1746-P2 có một đèn LED ở mặt trước. Nó cho biết trạng thái nguồn của mô-đun.

Đèn LED nguồn (màu xanh lá cây): Bật khi mô-đun cung cấp điện áp đầu ra chính xác. Tắt khi không có nguồn AC hoặc mô-đun bị lỗi.

Danh sách kiểm tra khắc phục sự cố:

Nếu đèn LED nguồn tắt:

- Kiểm tra xem dây nguồn AC đã được cắm chưa.

- Kiểm tra xem nguồn điện AC có hoạt động không (85-265V AC).

- Kiểm tra xem cầu chì đầu vào có bị đứt không. Cầu chì được đặt ở mặt trước của mô-đun.

- Kiểm tra xem mô-đun đã được lắp hoàn toàn vào khe 0 chưa.

- Kiểm tra xem các chốt đã được khóa chưa.

Nếu đèn LED nguồn bật nhưng CPU không khởi động:

- Kiểm tra xem CPU đã được lắp đúng vào khe 1 chưa.

- Kiểm tra xem đầu nối bảng nối đa năng trên nguồn điện có sạch không.

- Loại bỏ tất cả các mô-đun khác. Kiểm tra chỉ với CPU và nguồn điện.

- Nếu CPU khởi động mà không có các mô-đun khác thì có nghĩa là một mô-đun đang tiêu thụ quá nhiều dòng điện. Thêm từng mô-đun một để tìm ra vấn đề.

Nếu đèn LED nguồn nhấp nháy hoặc mờ đi:

- Điện áp đầu vào AC có thể không ổn định. Kiểm tra điện áp lưới.

- Tải có thể vượt quá dòng điện đầu ra tối đa. Loại bỏ các mô-đun để giảm tải.

- Lỗi linh kiện bên trong. Thay thế mô-đun.

Những gì Feimu làm trước khi xuất xưởng: Mọi chiếc 1746-P2 đều được thử nghiệm với khung gầm SLC 500. Điện áp đầu ra được đo ở mức 5V và 24V khi có tải. Độ gợn được đo để đảm bảo nó nằm trong thông số kỹ thuật. Mô-đun này chạy qua thử nghiệm đốt cháy trong 24 giờ. Điều này xác định các lỗi sớm trước khi mô-đun đến tay bạn.

Xác minh tính xác thực của sản phẩm

Các mô-đun nguồn Allen Bradley 1746-P2 bị làm giả rộng rãi. Sử dụng năm bước kiểm tra này để xác minh tính xác thực.

1. Màu sắc mặt trước: Các mô-đun chính hãng có màu xanh ô liu cụ thể với lớp sơn mờ. Hàng giả thường sử dụng sai màu hoặc bề mặt bóng.

2. Đầu nối đầu vào: Các mô-đun chính hãng sử dụng đầu nối nguồn AC công suất lớn. Đầu nối được gắn chắc chắn vào bảng điều khiển. Các đầu nối giả thường bị lỏng hoặc làm bằng nhựa kém chất lượng.

3. Giá đỡ cầu chì: Giá đỡ cầu chì ở mặt trước của mô-đun chính hãng được dán nhãn định mức cầu chì. Nhãn là vĩnh viễn. Nhãn giả thường bị bong tróc hoặc bị mất.

4. Trọng lượng mô-đun: 1746-P2 chính hãng nặng khoảng 0,6 kg. Máy biến áp nặng và tản nhiệt tạo nên trọng lượng cho nó. Hàng giả có cảm giác nhẹ hơn do máy biến áp nhỏ hơn và linh kiện rẻ hơn.

5. Bao bì: Bao bì chính hãng có logo Rockwell Automation trên bìa cứng cao cấp. Bao bì giả sử dụng bìa cứng mỏng hơn và chất lượng in kém.

Nếu bạn nghi ngờ hàng giả: Không cài đặt. Liên hệ với Feimu Technology kèm theo hình ảnh. Chúng tôi xác minh trong vòng 2 giờ. Tất cả các mô-đun do Feimu cung cấp đều vượt qua năm bước kiểm tra này trước khi xuất xưởng.

Nền tảng của nhà cung cấp và cam kết dịch vụ

Feimu Technology hoạt động từ thành phố Giang Môn, tỉnh Quảng Đông, Trung Quốc. Công ty được thành lập vào năm 2005 và đã cung cấp các linh kiện tự động hóa cho khách hàng tại hơn 30 quốc gia.

Thời gian hoạt động: 20 năm tính đến năm 2025.

Kho: 2000+m2. Kiểm soát nhiệt độ. Độ ẩm duy trì dưới 60%.

Khoảng không quảng cáo: Hơn 5000 SKU đang hoạt động. Bao gồm bộ nguồn SLC 500, mô-đun PLC, ControlLogix, CompactLogix, POINT I/O, PanelView HMI và ổ đĩa.

Thương hiệu mang: Allen Bradley, Siemens, GE, Schneider.

Thị trường xuất khẩu: Châu Âu, Bắc Mỹ, Nam Mỹ, Trung Đông, Đông Nam Á. Hơn 30 quốc gia.

Kiểm tra 1746-P2:

- Kiểm tra trực quan về màu sắc của bảng điều khiển và tình trạng đầu nối.

- Kiểm tra dải điện áp đầu vào AC: đã kiểm tra 85V, 115V, 230V, 265V.

- Kiểm tra đầu ra 5V: 5,00V ± 2% khi tải 8A. Đã xác minh.

- Kiểm tra đầu ra 24V: 24,00V ± 5% ở tải 0,5A. Đã xác minh.

- Kiểm tra gợn sóng: Độ gợn sóng đầu ra 5V được đo dưới 50mV từ đỉnh đến đỉnh. Đã xác minh.

- Kiểm tra thời gian chờ: Tối thiểu 15ms khi đầy tải. Đã xác minh.

- Thử nghiệm đốt cháy trong 24 giờ: Mô-đun chạy ở nhiệt độ môi trường xung quanh 60°C. Đầu ra được kiểm tra độ ổn định.

Bảo hành: 12 tháng kể từ ngày giao hàng. Bao gồm các lỗi sản xuất và lỗi thành phần. Không bao gồm các lỗi về dây điện, hư hỏng do quá điện áp, hư hỏng do nước hoặc tác động vật lý. Các mô-đun bị lỗi được thay thế.
