Allen Bradley 2711P-T6C20D có thể cải thiện khả năng điều khiển HMI công nghiệp và khả năng hiển thị của máy như thế nào

Tóm tắt bài viết:Tự động hóa công nghiệp phụ thuộc vào giao diện người-máy đáng tin cậy cho phép người vận hành giám sát thiết bị, quản lý các thông số quy trình, phản hồi cảnh báo và giao tiếp với hệ thống điều khiển một cách hiệu quả. Là một thiết bị đầu cuối cảm ứng PanelView Plus 600 thực tế,Allen Bradley 2711P-T6C20Dkết hợp màn hình màu, thao tác trên màn hình cảm ứng, khả năng giao tiếp Ethernet và nối tiếp cũng như đầu vào nguồn 24V DC trong một thiết kế công nghiệp nhỏ gọn.Feimugiúp người dùng tự động hóa đánh giá các thành phần HMI theo khả năng tương thích của hệ thống, yêu cầu liên lạc, điều kiện lắp đặt và nhu cầu thay thế. Hướng dẫn này giải thích các thông số kỹ thuật cốt lõi của sản phẩm, giá trị ứng dụng, các cân nhắc lựa chọn, các yếu tố lắp đặt và phương pháp bảo trì.

Mục lục

1. Allen Bradley 2711P-T6C20D là gì?
2. Thông số kỹ thuật chính là gì?
3. Những tính năng nào quan trọng trong ứng dụng công nghiệp?
4. HMI có thể được áp dụng ở đâu?
5. Bạn nên đánh giá HMI này cho một hệ thống điều khiển như thế nào?
6. Những gì cần được xem xét trong quá trình cài đặt?
7. Làm thế nào các nhà khai thác có thể duy trì độ tin cậy lâu dài?
8. Câu hỏi thường gặp

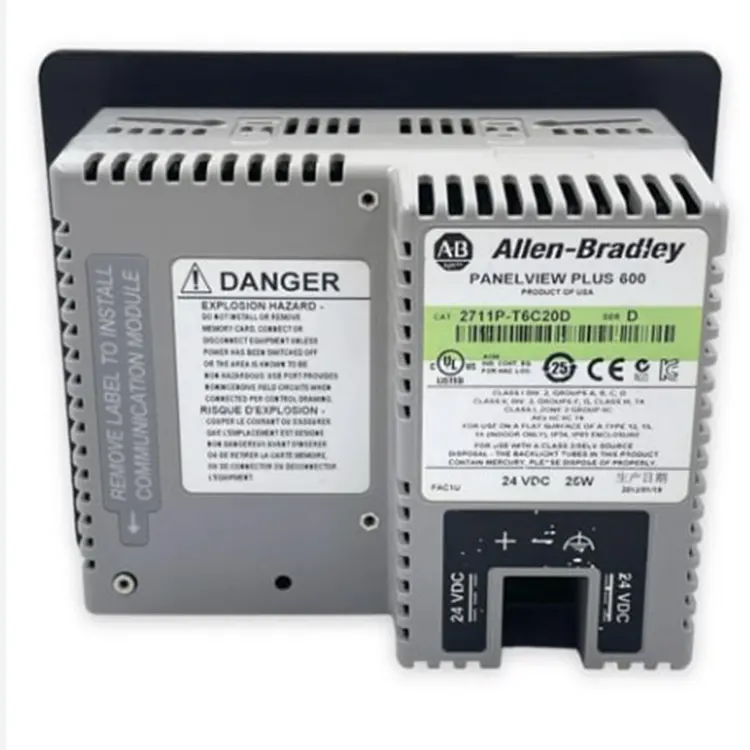

Allen Bradley 2711P-T6C20D là gì?

cácAllen Bradley 2711P-T6C20Dthuộc dòng thiết bị đầu cuối vận hành công nghiệp PanelView Plus 600 và được thiết kế để cung cấp giao diện giữa người vận hành và máy móc tự động. Thay vì dựa vào các công tắc vật lý và các chỉ báo riêng biệt cho từng tình trạng máy, HMI công nghiệp có thể hợp nhất thông tin vận hành, cảnh báo, giá trị quy trình và chức năng điều khiển vào giao diện đồ họa.

Đối với thiết bị sản xuất, phương pháp này có thể giúp hoạt động thường ngày được tổ chức tốt hơn. Người vận hành có thể sử dụng màn hình cảm ứng để điều hướng màn hình ứng dụng, quan sát tình trạng máy, xác nhận cảnh báo và tương tác với các chức năng điều khiển đã định cấu hình. Hệ số hình dạng nhỏ gọn của thiết bị đầu cuối cũng làm cho nó phù hợp với tủ điều khiển và trạm vận hành phía máy nơi không gian bảng điều khiển bị hạn chế.

Do việc lựa chọn HMI phụ thuộc nhiều vào kiến ​​trúc PLC và phần mềm ứng dụng hiện có nên người mua nên xác minh chính xác cấu hình danh mục, chương trình cơ sở, yêu cầu giao tiếp và khả năng tương thích ứng dụng trước khi thay thế hoặc tích hợp.

Thông số kỹ thuật chính là gì?

Hiểu các đặc tính kỹ thuật của HMI là điều cần thiết trước khi kết hợp nó vào hệ thống tự động hóa hiện có. Bảng sau đây tóm tắt các thông số kỹ thuật được tham chiếu phổ biến cho cấu hình thiết bị đầu cuối 2711P-T6C20D.

Thông số kỹ thuật có thể thay đổi tùy theo hậu tố danh mục, sửa đổi phần cứng và cấu hình thiết bị đầu cuối. Đối với dự án thay thế kỹ thuật, hãy luôn so sánh bảng tên và tài liệu hệ thống hiện có thay vì chỉ chọn sản phẩm thay thế theo số danh mục cơ sở.

Những tính năng nào quan trọng trong ứng dụng công nghiệp?

1. Trực quan hóa màu sắc rõ ràng

Màn hình màu cho phép tổ chức thông tin máy thành các màn hình đồ họa chứa các chỉ báo trạng thái, giá trị quy trình, thông báo cảnh báo, nút và hướng dẫn vận hành. Điều này có thể giúp người vận hành hiểu được tình trạng thiết bị mà không cần liên tục tham khảo các thiết bị riêng biệt.

2. Tương tác màn hình cảm ứng trực tiếp

Màn hình cảm ứng điện trở cung cấp khả năng tương tác trực tiếp với màn hình HMI đã được cấu hình. Người vận hành có thể chọn menu, nhập giá trị, xác nhận cảnh báo và truy cập các chức năng khác nhau của máy từ cùng một giao diện. Thiết kế này đặc biệt thiết thực cho các trạm điều khiển phía máy nơi việc vận hành đơn giản là rất quan trọng.

3. Kết nối truyền thông công nghiệp

Khả năng giao tiếp là một trong những yếu tố quan trọng nhất khi tích hợp HMI vào hệ thống tự động hóa. Cấu hình 2711P-T6C20D được liên kết với giao tiếp Ethernet và RS-232, với giao diện USB cũng có sẵn cho các chức năng được hỗ trợ. Các giao diện này có thể hỗ trợ trao đổi dữ liệu, quản lý ứng dụng và kết nối với các thiết bị tự động hóa tương thích.

4. Lắp đặt bảng điều khiển nhỏ gọn

Tủ điều khiển thường có không gian trống hạn chế. Thiết bị đầu cuối màn hình cảm ứng nhỏ gọn có thể cung cấp khả năng quan sát cho người vận hành mà không yêu cầu lỗ mở vỏ lớn. Trước khi lắp đặt, các kỹ sư phải xác nhận kích thước khoét cần thiết, khoảng hở lắp đặt, định tuyến cáp và điều kiện thông gió.

5. Những cân nhắc bảo trì thực tế

HMI công nghiệp thường được mong đợi sẽ hoạt động liên tục trong môi trường sản xuất. Một ứng dụng được tổ chức rõ ràng, điều kiện môi trường phù hợp, sao lưu thường xuyên và chất lượng điện phù hợp đều có thể góp phần đảm bảo hoạt động đáng tin cậy.

HMI có thể được áp dụng ở đâu?

cácAllen Bradley 2711P-T6C20Dcó thể được xem xét cho các ứng dụng công nghiệp nơi người vận hành cần trực quan hóa cục bộ và điều khiển máy. Các kịch bản ứng dụng điển hình bao gồm:

• Máy móc sản xuất:Giám sát trạng thái vận hành, thông số sản xuất, cảnh báo và trình tự máy.
• Thiết bị đóng gói:Hiển thị thông tin sản xuất, cài đặt vận hành, thông báo lỗi và trạng thái máy.
• Hệ thống xử lý vật liệu:Cung cấp giao diện vận hành cho băng tải, thiết bị vận chuyển và quy trình xử lý tự động.
• Thiết bị xử lý:Trực quan hóa các biến như nhiệt độ, áp suất, lưu lượng và trạng thái thiết bị khi được kiến ​​trúc điều khiển hỗ trợ.
• Trang bị thêm máy:Thay thế thiết bị đầu cuối vận hành cũ khi kích thước vật lý, yêu cầu giao tiếp, khả năng tương thích phần mềm và chức năng ứng dụng đã được xác minh.

Trong mỗi ứng dụng, HMI phải được đánh giá như một thành phần của kiến ​​trúc điều khiển hoàn chỉnh chứ không phải là một thiết bị biệt lập. Khả năng tương thích PLC, phần mềm ứng dụng, giao thức truyền thông, yêu cầu về nguồn điện, điều kiện môi trường và quy trình làm việc của người vận hành đều phải được xem xét cùng nhau.

Bạn nên đánh giá HMI này cho một hệ thống điều khiển như thế nào?

Việc lựa chọn HMI công nghiệp không chỉ đơn giản là vấn đề kích thước màn hình phù hợp. Quá trình lựa chọn đáng tin cậy nên bắt đầu từ các yêu cầu thực tế của máy và hệ thống tự động hóa hiện có.

1. Kiểm tra số danh mục hiện có:Ghi lại thông tin model và series hoàn chỉnh từ thiết bị đầu cuối được cài đặt.
2. Xác nhận yêu cầu liên lạc:Xác định xem ứng dụng có sử dụng Ethernet, giao tiếp nối tiếp, chức năng USB hoặc các giao diện khác hay không.
3. Xem lại ứng dụng HMI:Xác minh phiên bản phần mềm, tệp dự án, yêu cầu thời gian chạy và tính khả dụng của bản sao lưu.
4. Đo độ mở của bảng điều khiển:Xác nhận rằng thiết bị đầu cuối thay thế phù hợp với cách sắp xếp và lắp đặt hiện có.
5. Xác minh yêu cầu về năng lượng:Kiểm tra nguồn DC hiện có, dải điện áp, bố trí nối đất và bảo vệ.
6. Đánh giá điều kiện hoạt động:Xem xét nhiệt độ, độ ẩm, độ rung, bụi, quy trình vệ sinh và các yếu tố môi trường khác.

Cách tiếp cận có hệ thống này có thể giảm thiểu rủi ro về khả năng tương thích và giúp quản lý các dự án thay thế HMI dễ dàng hơn.

Những gì cần được xem xét trong quá trình cài đặt?

Cài đặt đúng là điều cần thiết để đạt được hiệu suất HMI ổn định. Trước khi cấp nguồn cho thiết bị đầu cuối, các kỹ sư nên xác nhận rằng cấu trúc lắp đặt và cắt tủ đáp ứng các kích thước yêu cầu. Màn hình cũng phải được đặt ở vị trí sao cho người vận hành có thể xem thông tin một cách thoải mái mà không bị chói hoặc cản trở quá mức.

Hệ thống dây điện phải được kiểm tra cẩn thận, đặc biệt là về cực tính, mức điện áp, nối đất và bảo vệ. Cáp truyền thông phải được định tuyến theo cách giảm thiểu sự can thiệp không cần thiết từ các thiết bị điện công suất cao.

Sau khi cài đặt, việc vận hành nên tiến hành theo các giai đoạn:

• Kiểm tra nguồn điện trước khi kết nối thiết bị đầu cuối.
• Xác nhận hệ thống dây truyền thông và cấu hình mạng.
• Tải hoặc khôi phục ứng dụng HMI chính xác.
• Kiểm tra màn hình người vận hành và các chức năng điều hướng.
• Xác minh cảnh báo và hiển thị trạng thái máy.
• Kiểm tra giao tiếp với PLC hoặc bộ điều khiển liên quan.
• Ghi lại cấu hình cuối cùng để bảo trì trong tương lai.

Đối với các dự án thay thế, việc sao lưu toàn bộ ứng dụng và cấu hình HMI hiện có trước khi sửa đổi có thể đơn giản hóa đáng kể việc khôi phục nếu xảy ra sự cố vận hành.

Làm thế nào các nhà khai thác có thể duy trì độ tin cậy lâu dài?

Bảo trì phòng ngừa là một phần quan trọng trong quản lý tự động hóa công nghiệp. Ngay cả khi HMI hoạt động bình thường, việc kiểm tra định kỳ có thể giúp xác định các vấn đề trước khi chúng làm gián đoạn quá trình sản xuất.

• Giữ màn hình cảm ứng sạch sẽ và không có quá nhiều bụi hoặc cặn công nghiệp.
• Kiểm tra định kỳ các kết nối nguồn và truyền thông.
• Duy trì các bản sao lưu hiện tại của các tập tin ứng dụng và dữ liệu cấu hình.
• Giám sát hành vi giao tiếp bất thường và cảnh báo hệ thống định kỳ.
• Kiểm tra nhiệt độ xung quanh và điều kiện môi trường.
• Ghi lại các bản sửa đổi chương trình cơ sở, ứng dụng và phần cứng sau khi thực hiện dịch vụ.
• Sử dụng các quy trình thay thế thích hợp khi HMI hiển thị các vấn đề liên tục về phần cứng hoặc hiển thị.

Đối với các hệ thống lắp đặt tự động hóa cũ hơn, việc lập kế hoạch bảo trì trở nên đặc biệt quan trọng vì tính sẵn có của thay thế, tính tương thích của phần mềm và tình trạng phần cứng cần được đánh giá trước khi xảy ra tình trạng ngừng sản xuất ngoài dự kiến.

Câu hỏi thường gặp

Allen Bradley 2711P-T6C20D dùng để làm gì?

Allen Bradley 2711P-T6C20D là giao diện vận hành công nghiệp được thiết kế để hiển thị và điều khiển máy. Nó có thể hiển thị thông tin quy trình, cảnh báo, trạng thái máy và các điều khiển vận hành được định cấu hình.

2711P-T6C20D sử dụng loại màn hình nào?

Thiết bị đầu cuối được kết hợp với màn hình TFT ma trận hoạt động màu 5,7 inch với độ phân giải 320 × 240 pixel. Màn hình cảm ứng sử dụng công nghệ điện trở analog.

Allen Bradley 2711P-T6C20D có hỗ trợ Ethernet không?

Cấu hình truyền thông 20-series được thiết kế với khả năng Ethernet cùng với giao diện RS-232 và USB. Tuy nhiên, người mua nên xác minh chính xác hậu tố thiết bị đầu cuối và cấu hình phần cứng trước khi mua thiết bị thay thế.

Thiết bị đầu cuối yêu cầu nguồn điện nào?

Thiết bị đầu cuối được thiết kế xung quanh nguồn điện công nghiệp 24V DC danh định. Phạm vi đầu vào thực tế cho phép và các yêu cầu về hệ thống điện phải được kiểm tra dựa trên tài liệu về cấu hình phần cứng chính xác.

2711P-T6C20D có phù hợp cho các dự án thay thế HMI không?

Nó có thể được xem xét cho các dự án thay thế khi ứng dụng hiện có, giao diện truyền thông, phần cắt bảng điều khiển, yêu cầu về nguồn điện, môi trường phần mềm và bản sửa đổi phần cứng tương thích. Việc kiểm tra hệ thống và số model hoàn chỉnh phải được hoàn thành trước khi thay thế.

Phần kết luận

cácAllen Bradley 2711P-T6C20Dcung cấp giải pháp HMI công nghiệp thực tế cho các ứng dụng yêu cầu hiển thị màn hình cảm ứng, tương tác với người vận hành và giao tiếp với thiết bị tự động hóa. Thiết kế PanelView Plus 600 nhỏ gọn, màn hình màu, màn hình cảm ứng công nghiệp và khả năng giao tiếp giúp nó phù hợp với các ứng dụng điều khiển máy, đóng gói, sản xuất và trang bị thêm. Nếu bạn đang đánh giá tính khả dụng, khả năng tương thích, các tùy chọn thay thế hoặc chi tiết kỹ thuật cho dự án tự động hóa của mình,liên hệ với chúng tôitại Feimu để thảo luận về yêu cầu của bạn và xác định giải pháp tự động hóa công nghiệp phù hợp.
