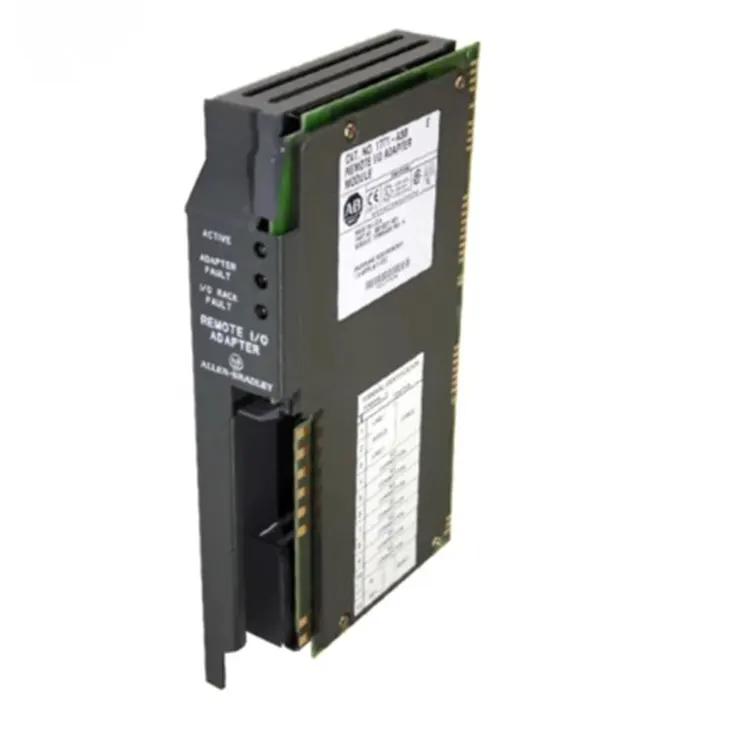

FeimuCông nghệ cung cấp cácAllen Bradley 1771-ASBmô-đun bộ điều hợp I/O từ xa để bảo trì tự động hóa công nghiệp và hỗ trợ hệ thống điều khiển cũ. Được thiết kế cho các ứng dụng liên quan đến nền tảng I/O 1771, mô-đun này giúp kết nối khung I/O từ xa với bộ điều khiển logic khả trình (PLC) tương thích, khiến nó trở thành một yếu tố quan trọng cần cân nhắc đối với các cơ sở đang tìm cách duy trì cơ sở hạ tầng tự động hóa hiện có.
Allen Bradley 1771-ASB là mô-đun bộ điều hợp I/O từ xa được liên kết với các hệ thống điều khiển khả trình Allen-Bradley cũ. Nó cho phép giao tiếp giữa khung I/O từ xa và máy quét phía bộ điều khiển thông qua mạng I/O Từ xa Đa năng (RIO). Hiểu tốc độ truyền thông, chế độ địa chỉ, yêu cầu khung gầm và khả năng tương thích cụ thể theo dòng của nó là điều cần thiết khi tìm nguồn cung ứng mô-đun thay thế. Hướng dẫn này giải thích các nguyên tắc hoạt động của mô-đun, các cân nhắc kỹ thuật chính, kiểm tra cài đặt, các phương pháp khắc phục sự cố phổ biến và các yếu tố mua sắm. Nó cũng phác thảo cách người mua công nghiệp có thể đánh giá các bộ phận thay thế và giảm thời gian ngừng hoạt động không cần thiết khi bảo trì thiết bị dựa trên PLC đã được thiết lập.
1. Allen Bradley 1771-ASB là gì?
2. Bộ điều hợp I/O từ xa hoạt động như thế nào?
4. Ứng dụng công nghiệp điển hình
5. Cách chọn mô-đun thay thế chính xác
6. Những cân nhắc về cài đặt và khắc phục sự cố
7. Người mua nên kiểm tra những gì trước khi mua?
Allen Bradley 1771-ASB là Mô-đun bộ điều hợp I/O từ xa được thiết kế để sử dụng với các hệ thống điều khiển khả trình kế thừa tương thích. Mục đích chính của nó là cung cấp giao diện liên lạc giữa khung I/O từ xa và máy quét I/O từ xa của bộ điều khiển. Thay vì thay thế trực tiếp các mô-đun đầu vào hoặc đầu ra riêng lẻ, nó điều phối việc trao đổi dữ liệu giữa bộ điều khiển và các mô-đun được lắp đặt trên giá đỡ từ xa.
Chức năng này đặc biệt phù hợp trong các nhà máy nơi máy móc đã được thiết lập tiếp tục phụ thuộc vào kiến trúc PLC cũ hơn. Việc thay thế toàn bộ hệ thống điều khiển có thể đòi hỏi công việc kỹ thuật đáng kể, lập kế hoạch sản xuất và đầu tư thiết bị. Khi kiến trúc hiện có vẫn phù hợp với ứng dụng, việc tìm nguồn cung cấp bộ điều hợp thay thế tương thích có thể mang lại tùy chọn bảo trì thiết thực hơn.
Rockwell Automation liệt kê Mô-đun bộ điều hợp I/O từ xa 1771 là đã ngừng sản xuất và việc ngừng sản xuất có hiệu lực từ ngày 31 tháng 12 năm 2017. Do đó, người mua nên đặc biệt chú ý đến tình trạng sẵn có, tình trạng, tính xác thực và khả năng tương thích khi tìm nguồn cung ứng bộ phận này.
Để biết chi tiết sản phẩm và yêu cầu tìm nguồn cung ứng, hãy truy cập trang sản phẩm Feimu Allen Bradley 1771-ASB.
1771-ASB hoạt động như một phần của kiến trúc điều khiển phân tán. Máy quét phía bộ điều khiển giao tiếp với bộ điều hợp thông qua liên kết I/O từ xa, trong khi bộ điều hợp giao tiếp với các mô-đun I/O được cài đặt trong khung của nó.
Quá trình giao tiếp có thể được hiểu thông qua ba thành phần chính:
Trong quá trình hoạt động bình thường, máy quét sẽ gửi thông tin đầu ra đến giá đỡ từ xa và nhận lại thông tin đầu vào. Sự sắp xếp này cho phép bộ điều khiển giám sát và điều phối các thiết bị nằm cách xa tủ điều khiển chính.
Hiệu suất truyền thông phụ thuộc vào cấu hình mạng chính xác. Máy quét và bộ chuyển đổi phải sử dụng các cài đặt liên lạc tương thích, địa chỉ hợp lệ, hệ thống cáp phù hợp và cách sắp xếp đầu cuối chính xác. Sự không phù hợp ở bất kỳ lĩnh vực nào trong số này có thể ngăn cản việc trao đổi dữ liệu đáng tin cậy.
Trước khi mua hoặc lắp đặt thiết bị thay thế, các kỹ sư nên xác minh dòng chính xác của mô-đun và tham khảo tài liệu hiện hành của nhà sản xuất. Bảng sau đây tóm tắt các thông số kỹ thuật quan trọng liên quan đến nền tảng 1771-ASB. Các giá trị phải được kiểm tra theo đơn vị cụ thể vì các dòng khác nhau có thể có các đặc tính điện và truyền thông khác nhau.
| tham số | Thông tin kỹ thuật |
|---|---|
| Số mô hình | 1771-ASB |
| Loại sản phẩm | Mô-đun bộ điều hợp I/O từ xa |
| Nhóm sản phẩm | Hệ thống I/O Allen-Bradley 1771 |
| Giao thức truyền thông | I/O từ xa đa năng (RIO) |
| Tốc độ truyền thông được hỗ trợ | 57,6, 115,2 và 230,4 kbps, tùy theo dòng |
| Khoảng cách cáp truyền thông tối đa | Lên tới 10.000 ft (3.048 m) ở tốc độ 57,6 kbps trong các điều kiện được chỉ định |
| Khoảng cách cáp trung gian | Lên tới 5.000 ft ở tốc độ 115,2 kbps; lên tới 2.500 ft ở tốc độ 230,4 kbps cho loạt phim hiện hành |
| Chế độ địa chỉ | Nửa khe, một khe hoặc hai khe, tùy theo dòng |
| Vị trí lắp đặt | Vị trí ngoài cùng bên trái của khung I/O 1771 tương thích |
| Bảng nối đa năng hiện tại | Phụ thuộc vào chuỗi; thường được chỉ định là 1,0 A hoặc 1,2 A ở 5 V DC |
| Cánh tay nối dây hiện trường | 1771-WB, nơi được chỉ định cho cấu hình |
| Trạng thái vòng đời | Bị nhà sản xuất ngừng sản xuất |
Lưu ý lựa chọn quan trọng:Khoảng cách cáp được liệt kê là giá trị tham chiếu tối đa, không đảm bảo cho mỗi lần lắp đặt. Giới hạn thực tế phụ thuộc vào dòng mô-đun, thông số kỹ thuật của cáp, cấu hình mạng và điều kiện lắp đặt. Xác nhận các yêu cầu chính xác trong hướng dẫn sử dụng Mô-đun bộ điều hợp I/O từ xa chính thức.
Allen Bradley 1771-ASB phù hợp với các cơ sở tiếp tục vận hành các hệ thống kiểm soát kế thừa tương thích. Giá trị thực tế của nó nằm ở việc giúp duy trì liên lạc I/O từ xa đã thiết lập mà không tự động yêu cầu thiết kế lại hệ thống điều khiển hoàn chỉnh.
Đây là những bối cảnh ứng dụng tiềm năng chứ không phải là sự đảm bảo về khả năng tương thích với mọi máy móc trong các ngành này. Sự phù hợp phải được thiết lập bằng cách kiểm tra bộ điều khiển, máy quét, khung máy, hệ thống dây điện hiện trường và các yêu cầu vận hành đã được cài đặt.
Việc chọn sản phẩm thay thế không chỉ liên quan đến việc khớp số danh mục. Một mô-đun tương tự về mặt kỹ thuật có thể vẫn không phù hợp nếu dòng phần cứng, đặc điểm phần sụn hoặc cấu hình giao tiếp của nó khác với cài đặt ban đầu.
Xác nhận rằng sản phẩm thay thế được xác định là 1771-ASB và ghi lại ký hiệu sê-ri hoàn chỉnh từ nhãn mô-đun. Tài liệu của Rockwell Automation xác định sự khác biệt giữa Series A, B, C, D và E, bao gồm tốc độ truyền thông, khả năng đánh địa chỉ và khả năng tương thích phần cứng.
Xác định bộ điều khiển đã cài đặt, cách bố trí máy quét, khung 1771 và cấu hình I/O hiện có. Đừng cho rằng mô-đun tương thích với một cấu hình cũ sẽ tự động hoạt động với mọi bộ điều khiển hoặc giá đỡ.
Kiểm tra tốc độ truyền thông đã cấu hình, địa chỉ nút, loại cáp, đầu cuối và chế độ địa chỉ. Việc thay thế phải tuân theo cấu hình mạng đã thiết lập trừ khi có kế hoạch thay đổi kỹ thuật được ghi lại.
Đối với một bộ phận công nghiệp đã ngừng sản xuất, hãy yêu cầu ảnh nhãn sản phẩm rõ ràng, chi tiết tình trạng và thông tin kiểm tra chức năng có sẵn. Hỏi xem thiết bị này là mới, dư thừa chưa sử dụng, đã được tân trang lại hay đã được lắp đặt trước đó. Những mô tả này không thể thay thế cho nhau và cần được xác minh trước khi mua.
Để biết thêm thông tin, hãy xem lại thông tin sản phẩm 1771-ASB từ Feimu Technology và xác nhận thông tin chi tiết về thiết bị được đề xuất với nhà cung cấp.
Cấu hình đúng là điều cần thiết để hoạt động đáng tin cậy. Trước khi thay thế một mô-đun, nhân viên bảo trì có trình độ phải ghi lại thiết lập hiện có và tuân theo các quy trình an toàn điện của nhà máy.
Khi giao tiếp không thành công, hãy điều tra cấu hình và kết nối vật lý trước khi kết luận rằng bản thân mô-đun bị lỗi. Tốc độ truyền thông không chính xác, địa chỉ nút trùng lặp, cáp bị hỏng, đầu cuối không đúng cách và các vấn đề về nguồn điện khung gầm đều có thể góp phần gây ra sự cố giao tiếp.
Đèn chỉ báo LED, nếu được cung cấp trên thiết bị cụ thể, phải được giải thích bằng cách sử dụng sổ tay hướng dẫn dành riêng cho từng dòng sản phẩm có liên quan. Đừng cho rằng màu sắc chỉ báo hoặc ý nghĩa lỗi là giống hệt nhau trong tất cả các phiên bản.
Do 1771-ASB đã ngừng hoạt động nên việc lập kế hoạch mua sắm cần tập trung vào việc xác định nguồn gốc sản phẩm và giảm thiểu rủi ro thực tế. Chỉ giá mua thấp không chứng minh được rằng thiết bị thay thế phù hợp với hệ thống điều khiển công nghiệp.
Hãy xem xét danh sách kiểm tra mua hàng sau đây:
Feimu Technology giới thiệu 1771-ASB như một phần của việc cung cấp phụ tùng tự động hóa truyền thống và mô tả việc thử nghiệm, đóng gói bảo vệ và hỗ trợ tìm nguồn cung ứng trên trang sản phẩm của mình. Người mua nên xác nhận lượng hàng tồn kho hiện tại, tình trạng thiết bị, thời gian giao hàng và phạm vi chính xác của bất kỳ thử nghiệm hoặc bảo hành nào trực tiếp với nhà cung cấp.
Để lập kế hoạch hệ thống rộng hơn, các kỹ sư cũng có thể tham khảo thông tin sản phẩm Rockwell Automation 1771-ASB chính thức để xem xét trạng thái vòng đời và tài liệu có sẵn của nhà sản xuất.
1771-ASB là bộ chuyển đổi I/O từ xa có giao diện khung I/O 1771 tương thích với máy quét I/O từ xa phía bộ điều khiển. Nó cho phép trao đổi dữ liệu đầu vào và đầu ra giữa bộ điều khiển và các mô-đun I/O từ xa.
Không. Rockwell Automation liệt kê Mô-đun bộ điều hợp I/O từ xa 1771 đã ngừng hoạt động có hiệu lực từ ngày 31 tháng 12 năm 2017. Các bộ phận thay thế có thể có sẵn thông qua các nhà cung cấp phụ tùng công nghiệp nhưng người mua phải xác minh độc lập kho hàng, tình trạng và tính xác thực.
Các phiên bản áp dụng hỗ trợ 57,6 kbps, 115,2 kbps và 230,4 kbps. Tỷ lệ có sẵn phụ thuộc vào loạt mô-đun. Bộ chuyển đổi và máy quét phải được cấu hình nhất quán và các giới hạn khoảng cách cáp phải được kiểm tra dựa trên tài liệu liên quan.
Một sự thay thế có thể hoạt động mà không cần thay đổi chương trình khi dòng phần cứng, địa chỉ, cài đặt giao tiếp và cấu hình I/O tương thích. Tuy nhiên, điều này không thể được đảm bảo cho mọi cài đặt. Xác minh hệ thống hiện có và hoàn tất kiểm tra vận hành trước khi tiếp tục sản xuất.
Cung cấp số danh mục, ký hiệu sê-ri, số lượng yêu cầu, ảnh chụp mô-đun hiện có, quốc gia nơi đến và mọi yêu cầu tương thích đã biết. Những chi tiết này giúp nhà cung cấp đánh giá tính khả dụng và xác định các câu hỏi cần xác nhận kỹ thuật.
Allen Bradley 1771-ASB vẫn là thành phần bảo trì phù hợp cho các cơ sở vận hành PLC kế thừa tương thích và hệ thống I/O từ xa. Việc thay thế thành công không chỉ phụ thuộc vào số lượng model: tính tương thích của dòng sản phẩm, cài đặt liên lạc, yêu cầu về khung gầm, tình trạng sản phẩm và quy trình vận hành, tất cả đều đáng được quan tâm cẩn thận. Bằng cách xác minh các yếu tố này trước khi mua, đội bảo trì công nghiệp có thể đưa ra quyết định sáng suốt hơn và giảm bớt sự chậm trễ trong lắp đặt có thể tránh được. Nếu bạn đang tìm nguồn cung ứng Allen Bradley 1771-ASB cho hệ thống tự động hóa hiện có,liên hệ với chúng tôitại Feimu Technology để hỏi về tình trạng sẵn có hiện tại, tình trạng sản phẩm, chi tiết báo giá và kiểm tra tính tương thích cho ứng dụng của bạn.
