Feimugiúp người mua tự động hóa công nghiệp tìm kiếm các thành phần hệ thống điều khiển thiết yếu, bao gồmAllen Bradley 1785-ENETMô-đun giao diện Ethernet, được thiết kế để bổ sung khả năng giao tiếp Ethernet cho bộ điều khiển PLC-5 tương thích. Hiểu các thông số kỹ thuật, yêu cầu cài đặt và khả năng tương thích của nó là điều cần thiết để duy trì liên lạc đáng tin cậy trong môi trường tự động hóa cũ.

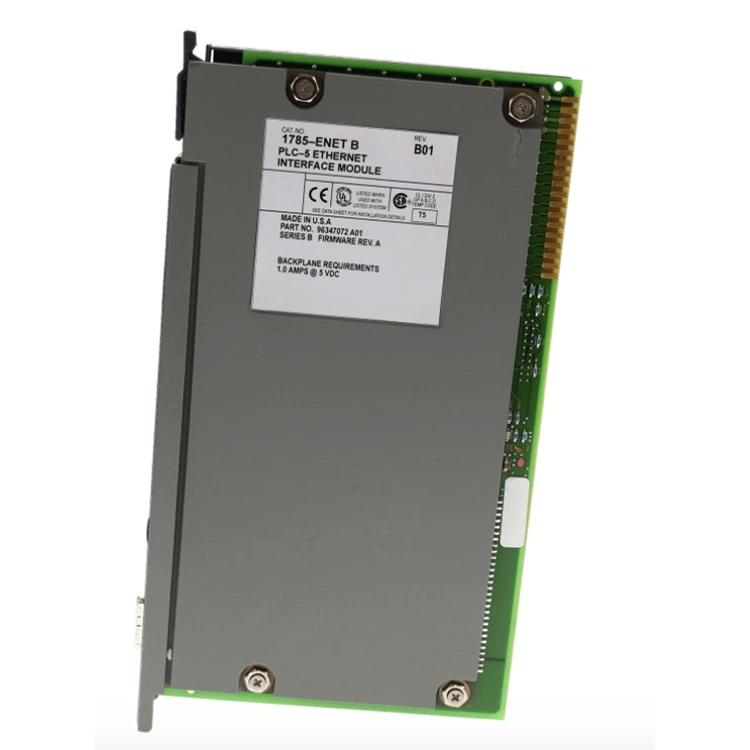

Allen Bradley 1785-ENET là mô-đun giao diện Ethernet được phát triển cho các hệ thống điều khiển PLC-5 tương thích của Allen-Bradley. Nó cho phép giao tiếp giữa các bộ điều khiển được hỗ trợ và máy tính chủ thông qua Ethernet TCP/IP, giúp các cơ sở công nghiệp tích hợp thiết bị cũ với hệ thống giám sát và máy trạm kỹ thuật. Hướng dẫn này giải thích các nguyên tắc hoạt động, các tính năng chính, thông số kỹ thuật, tình huống ứng dụng, các cân nhắc khi lắp đặt và kiểm tra mua hàng. Do nhà sản xuất đã ngừng sản xuất mô-đun này vào năm 2017 nên người mua nên đặc biệt chú ý đến tính xác thực của sản phẩm, bản sửa đổi phần cứng, khả năng tương thích và tính sẵn có của hỗ trợ kỹ thuật trước khi đặt hàng.
Allen Bradley 1785-ENET là Mô-đun giao diện Ethernet PLC-5 thuộc dòng sản phẩm Allen-Bradley được liên kết với Rockwell Automation. Mục đích chính của nó là cung cấp khả năng giao tiếp Ethernet cho bộ xử lý PLC-5 được hỗ trợ, cho phép thiết bị điều khiển công nghiệp trao đổi dữ liệu với các bộ điều khiển và máy chủ khác qua mạng TCP/IP.
Trong các cơ sở sản xuất đã được thiết lập, bộ điều khiển PLC-5 vẫn có thể vận hành các quy trình sản xuất thiết yếu. Việc thay thế toàn bộ nền tảng điều khiển có thể đòi hỏi công việc kỹ thuật đáng kể, chi phí thiết bị, thời gian ngừng hoạt động và các yêu cầu xác nhận. Do đó, việc bổ sung một giao diện truyền thông tương thích có thể là một lựa chọn thiết thực khi hệ thống hiện tại cần kết nối mạng và hoạt động liên tục là ưu tiên hàng đầu.
1785-ENET được thiết kế để gắn vào bộ xử lý PLC-5 tương thích bằng cách bố trí đầu nối chuyên dụng. Nó giao tiếp thông qua kênh bộ xử lý 3A thay vì hoạt động như một bộ chuyển đổi Ethernet độc lập thông thường trên bảng nối đa năng 1771 I/O.
Theo thông tin sản phẩm của nhà sản xuất, mô-đun này đã ngừng hoạt động vào ngày 18 tháng 5 năm 2017. Do đó, mô-đun này đặc biệt liên quan đến việc bảo trì hệ thống cũ, thay thế phụ tùng thay thế và lắp đặt PLC-5 hiện có thay vì các dự án tự động hóa mới yêu cầu nền tảng thế hệ hiện tại.
Để biết thêm chi tiết kỹ thuật, hãy tham khảo trang sản phẩm 1785-ENET chính thức và hướng dẫn sử dụng Mô-đun giao diện Ethernet PLC-5.
Mô-đun này cung cấp đường dẫn giao tiếp Ethernet cho bộ xử lý PLC-5 được hỗ trợ. Điều này cho phép bộ điều khiển trao đổi thông tin với các máy tính chủ tương thích và các thiết bị điều khiển nối mạng khác mà không yêu cầu thay thế ngay toàn bộ kiến trúc tự động hóa.
Mạng TCP/IP hỗ trợ giao tiếp giữa bộ điều khiển công nghiệp và các ứng dụng trên máy tính. Tùy thuộc vào cấu hình hệ thống và khả năng tương thích của phần mềm, các kỹ sư có thể sử dụng giao diện truyền thông để nhắn tin cho bộ điều khiển, truy cập dữ liệu, chẩn đoán và các chức năng giám sát được chọn.
Các nhà máy kế thừa thường kết hợp các bộ điều khiển khả trình, giao diện người vận hành, máy trạm kỹ thuật và ứng dụng giám sát. 1785-ENET có thể giúp kết nối thiết bị PLC-5 được hỗ trợ với cơ sở hạ tầng dựa trên Ethernet trong khi vẫn duy trì các quy trình điều khiển đã thiết lập.
Danh sách tài liệu kỹ thuật của nhà sản xuất hỗ trợ tối đa 64 kết nối đồng thời trên mỗi mô-đun. Dung lượng liên lạc thực tế có sẵn cho một ứng dụng phụ thuộc vào thiết kế mạng, cấu hình bộ điều khiển, phần mềm và nhu cầu của các thiết bị được kết nối.
Nền tảng được ghi lại bao gồm các khả năng quản lý mạng như Giao thức quản lý mạng đơn giản (SNMP), cùng với các chức năng chẩn đoán được mô tả trong hướng dẫn sử dụng sản phẩm. Những tính năng này có thể giúp nhóm bảo trì điều tra các điều kiện liên lạc và quản lý các cấu hình mạng đã thiết lập.
Trước khi mua Allen Bradley 1785-ENET, người mua nên so sánh nhận dạng sản phẩm, giao diện vật lý, yêu cầu về điện và cách bố trí lắp đặt với hệ thống điều khiển hiện có. Bảng sau đây tóm tắt các thông số kỹ thuật tham khảo được ghi lại cho Mô-đun giao diện Ethernet PLC-5 gốc.
| Đặc điểm kỹ thuật | Thông tin tham khảo |
|---|---|
| Số danh mục | 1785-ENET |
| Loại sản phẩm | Mô-đun giao diện Ethernet PLC-5 |
| Nhóm sản phẩm | Allen-Bradley PLC-5 |
| Giao thức truyền thông | Ethernet sử dụng TCP/IP |
| Kênh truyền thông | Kênh xử lý 3A |
| Giao diện Ethernet gốc | Cổng thu phát AUI 15 chân |
| Kết nối đồng thời | Lên đến 64 mỗi mô-đun |
| Định nghĩa không được yêu cầu | Lên tới 512 mỗi mô-đun, như được ghi trong tài liệu |
| Bảng nối đa năng hiện tại | 2.2 A, theo hướng dẫn sử dụng ban đầu |
| Tản nhiệt | 37,54 BTU/giờ, theo hướng dẫn sử dụng ban đầu |
| Nhiệt độ hoạt động | 0°C đến 60°C (32°F đến 140°F) |
| Nhiệt độ bảo quản | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối | 5% đến 95%, không ngưng tụ |
| Trọng lượng gần đúng | 0,95 kg (2,1 lb) |
| Trạng thái vòng đời của nhà sản xuất | Đã ngừng sản xuất |
Lưu ý kỹ thuật:Những số liệu này đề cập đến phần cứng 1785-ENET được ghi lại. Các hậu tố danh mục hoặc bản sửa đổi phần cứng khác nhau có thể có giao diện vật lý hoặc thông số kỹ thuật khác nhau. Đặc biệt, đừng cho rằng mọi sản phẩm được quảng cáo là 1785-ENET đều có cổng RJ45 hoặc hỗ trợ cùng một phương thức kết nối. Xác minh thiết bị chính xác dựa trên bảng tên và tài liệu hiện hành của nhà sản xuất trước khi đặt hàng hoặc lắp đặt.
Allen Bradley 1785-ENET phù hợp nhất khi bộ điều khiển PLC-5 tương thích vẫn là một phần của hệ thống tự động hóa đã được thiết lập. Giá trị của nó phụ thuộc vào yêu cầu liên lạc của ứng dụng và tình trạng của cơ sở hạ tầng xung quanh.
Dây chuyền sản xuất có thể dựa vào bộ điều khiển PLC-5 để điều phối băng tải, trình tự máy, cảm biến và bộ truyền động. Kết nối Ethernet có thể giúp truyền dữ liệu vận hành đến các máy tính giám sát tương thích, hỗ trợ giám sát và khắc phục sự cố mà không tự động yêu cầu thay thế hệ thống điều khiển hoàn chỉnh.
Các cơ sở công nghiệp thường thu thập thông tin bộ điều khiển để giám sát tập trung. Khi bộ điều khiển, phần mềm và cấu hình mạng tương thích, giao diện có thể hỗ trợ trao đổi dữ liệu với các ứng dụng máy chủ được sử dụng để xem xét trạng thái thiết bị và điều kiện xử lý.
Đối với các nhà máy vận hành máy móc cũ, việc duy trì kiến trúc truyền thông hiện có có thể cần thiết trong khi phát triển kế hoạch di chuyển dài hạn. Một mô-đun thay thế phù hợp có thể giúp giải quyết một thành phần bị lỗi, miễn là bản sửa đổi phần cứng và khả năng tương thích của nó được xác nhận.
Các kỹ sư có thể cần truy cập thông tin bộ điều khiển trong quá trình vận hành, chẩn đoán hoặc bảo trì theo lịch trình. Liên kết Ethernet được cấu hình chính xác có thể cung cấp tuyến liên lạc cho các công cụ kỹ thuật được hỗ trợ và chức năng nhắn tin của bộ điều khiển.
Trong mỗi trường hợp, mô-đun phải được coi là một thành phần của hệ thống truyền thông lớn hơn. Phân đoạn mạng, kiểm soát truy cập, khả năng tương thích phần mềm và quy trình khôi phục được ghi lại vẫn quan trọng đối với hoạt động công nghiệp đáng tin cậy.
Cài đặt đúng là điều cần thiết để liên lạc đáng tin cậy và bảo vệ phần cứng bộ điều khiển cũ. Nhân viên tự động hóa có trình độ nên tham khảo hướng dẫn sử dụng hiện hành trước khi lắp đặt hoặc thay thế mô-đun.
Không bao giờ buộc đầu nối vào đúng vị trí hoặc cho rằng cáp Ethernet có thể kết nối trực tiếp với mô-đun mà không cần bộ thu phát cần thiết. Hướng dẫn sử dụng ban đầu xác định giao diện AUI 15 chân, do đó, kết nối vật lý phù hợp phải được xác nhận cho thiết bị chính xác đang được lắp đặt.
Để biết thêm hướng dẫn, hãy tham khảo hướng dẫn cài đặt và cấu hình của nhà sản xuất.
Bởi vì Allen Bradley 1785-ENET đã ngừng sản xuất nên việc mua sắm đòi hỏi nhiều thứ hơn là chỉ so sánh số danh mục và giá niêm yết. Người mua nên đánh giá sự phù hợp của bộ phận đó với hệ thống dự định và khả năng cung cấp thông tin sản phẩm rõ ràng của nhà cung cấp.
Yêu cầu ảnh rõ ràng về nhãn sản phẩm và đầu nối. Xác minh xem mục này là 1785-ENET gốc hay phiên bản liên quan có hậu tố khác. Đừng chỉ dựa vào ảnh sản phẩm chung chung hoặc tiêu đề danh sách.
Làm rõ liệu thiết bị được cung cấp là hàng cũ mới, đã qua sử dụng, tân trang hay sửa chữa. Hỏi những hoạt động kiểm tra hoặc thử nghiệm chức năng nào đã được thực hiện, liệu thông tin sê-ri hoặc danh mục có thể được ghi lại hay không và điều khoản bảo hành nào áp dụng cho mặt hàng cụ thể.
Cung cấp cho nhà cung cấp mẫu bộ xử lý PLC-5, bản sửa đổi phần cứng hiện tại, thiết lập giao tiếp dự định và mọi hạn chế cài đặt có liên quan. Những chi tiết này giúp xác định xem mô-đun được cung cấp có phù hợp với ứng dụng hay không.
Đối với một bộ phận đã ngừng sản xuất, các cam kết giao hàng, điều kiện hoàn trả, hỗ trợ kỹ thuật và các lựa chọn thay thế có thể cũng quan trọng như giá mua. Xác nhận các điều khoản này bằng văn bản trước khi phát hành đơn đặt hàng.
Danh sách kiểm tra mua sắm thực tế bao gồm:
Có thể liên hệ với Feimu để thảo luận về các yêu cầu tìm nguồn cung ứng cho Allen Bradley 1785-ENET và các thành phần tự động hóa công nghiệp có liên quan. Người mua nên cung cấp chi tiết ứng dụng của họ để có thể xem xét tính sẵn có, tình trạng và khả năng tương thích của sản phẩm trước khi hoàn tất đơn đặt hàng.
1785-ENET là mô-đun giao diện Ethernet dành cho bộ điều khiển PLC-5 tương thích. Nó cung cấp khả năng giao tiếp TCP/IP có thể kết nối các bộ điều khiển được hỗ trợ với các thiết bị PLC-5 và máy tính chủ khác.
số
Tài liệu mô-đun gốc xác định giao tiếp Ethernet thông qua cổng thu phát AUI 15 chân. Người mua nên kiểm tra hậu tố danh mục chính xác và bản sửa đổi phần cứng vì các phiên bản liên quan có thể sử dụng các giao diện vật lý khác nhau.
Không. Khả năng tương thích tùy thuộc vào dòng bộ xử lý cụ thể, số danh mục, dòng, chương trình cơ sở và cách sắp xếp cài đặt. Tham khảo thông tin tương thích của nhà sản xuất và hướng dẫn sử dụng trước khi mua sản phẩm thay thế.
Xác minh số danh mục, bản sửa đổi, đầu nối vật lý, tình trạng sản phẩm, tính tương thích, hồ sơ kiểm tra, bảo hành và điều khoản giao hàng. Đối với một bộ phận đã ngừng sản xuất, việc có được những bức ảnh rõ ràng và văn bản xác nhận của đơn vị được cung cấp là đặc biệt quan trọng.
Nó có thể hỗ trợ tích hợp với mạng dựa trên Ethernet khi bộ điều khiển, phần mềm giao tiếp, giao diện vật lý và cấu hình mạng tương thích. Tuy nhiên, không nên cho rằng nó hỗ trợ mọi giao thức hoặc tính năng mạng hiện đại. Đánh giá các yêu cầu hệ thống hoàn chỉnh trước khi triển khai.
Allen Bradley 1785-ENET vẫn là thành phần phù hợp cho các cài đặt PLC-5 cũ được chọn yêu cầu giao tiếp Ethernet. Việc hiểu rõ các khả năng TCP/IP, giao diện AUI gốc, thông số kỹ thuật điện, yêu cầu cài đặt và trạng thái vòng đời đã ngừng hoạt động sẽ giúp các nhóm bảo trì đưa ra các quyết định mua sắm và kỹ thuật tốt hơn. Việc kiểm tra tính tương thích cẩn thận và kiểm tra bằng tài liệu có thể giảm thiểu rủi ro liên quan đến việc thay thế phần cứng tự động hóa công nghiệp cũ hơn.
