lĩnh vực này, Feimu Technology có hiểu biết sâu sắc về những điểm yếu cốt lõi trong ngành điều khiển quy trình - độ chính xác của việc thu tín hiệu tương tự quyết định trực tiếp đến chất lượng sản phẩm và an toàn sản xuất. Ngay cả sự lệch tín hiệu hoặc nhảy số nhỏ nhất cũng có thể dẫn đến việc loại bỏ toàn bộ lô sản phẩm và làm gián đoạn quá trình sản xuất.

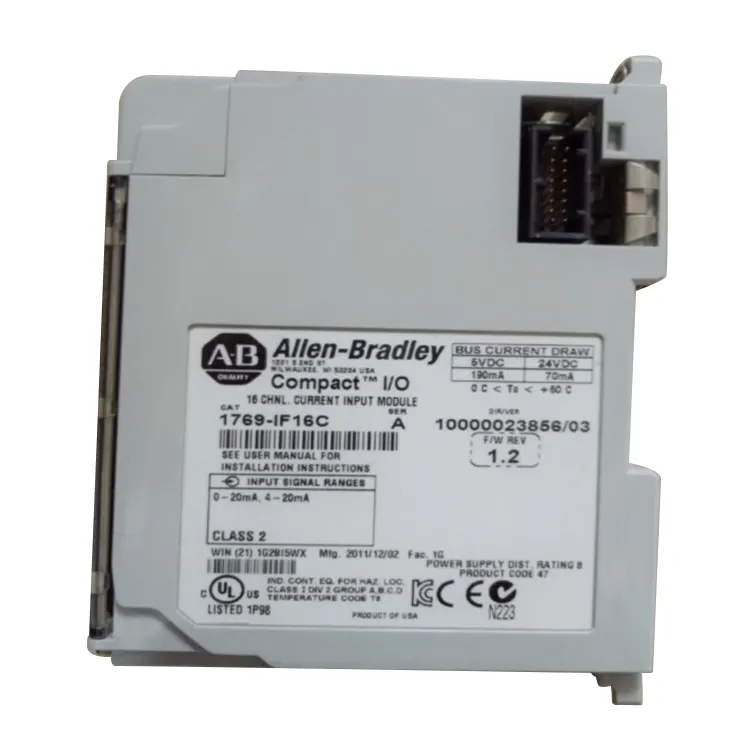

Allen Bradley 1769-IF16C được thiết kế đặc biệt để giải quyết điểm yếu cốt lõi này. Nó tích hợp 16 kênh đầu vào analog có độ chính xác cao vào một thân máy nhỏ gọn, đồng thời đạt được khả năng tương thích kép cho tín hiệu dòng điện/điện áp, chuyển đổi tốc độ cao ở mức micro giây và thiết kế chống nhiễu mạnh mẽ cấp công nghiệp. Không cần thay thế bộ điều khiển chính, nó có thể nâng cấp đáng kể khả năng thu nhận tín hiệu tương tự của hệ thống, đáp ứng hoàn hảo yêu cầu giám sát đa điểm đo của các dự án tự động hóa quy mô lớn.
|
Mẫu sản phẩm |
Allen-Bradley 1769-IF16C |
|
Loại sản phẩm |
Mô-đun đầu vào tương tự |
|
Số lượng kênh đầu vào |
16 đầu vào một đầu |
|
Phạm vi tín hiệu đầu vào |
Tín hiệu hiện tại 0-20mA / 4-20mA |
|
Nghị quyết |
15 bit cộng với bit dấu (Độ chính xác cao) |
|
Tốc độ chuyển đổi |
Xấp xỉ. Tối đa 400ms mỗi kênh |
|
Điện áp hoạt động |
24V DC |
|
Nhiệt độ hoạt động |
0°C đến +60°C |
Allen Bradley 1769-IF16C tích hợp sáng tạo 16 kênh đầu vào tương tự độc lập vào một thân mô-đun duy nhất. Một thiết bị duy nhất có thể thay thế 4 mô-đun đầu vào analog 4 kênh thông thường, tiết kiệm đáng kể các khe cắm khan hiếm trong giá CompactLogix và không gian lắp đặt bên trong của tủ điều khiển. Nó giải quyết hoàn toàn các vấn đề về xếp chồng mô-đun và không đủ không gian tủ khi thu thập nhiều điểm đo trong các dự án quy mô lớn. Không cần mở rộng thêm tủ, hàng trăm tín hiệu analog có thể được thu thập tập trung.
Mô-đun này được trang bị chip chuyển đổi tương tự sang kỹ thuật số (ADC) cấp công nghiệp hiệu suất cao, kết hợp với mạng lọc điện dung điện trở có độ chính xác cao. Điều này cho phép thu được tín hiệu analog có độ phân giải cực cao. Ngay cả những biến động nhỏ nhất về áp suất, nhiệt độ và lưu lượng tại chỗ cũng có thể được ghi lại và chuyển đổi chính xác thành tín hiệu số được PLC nhận biết mà không bị lệch tín hiệu hoặc sai lệch số. Điều này về cơ bản đảm bảo tính chính xác của việc kiểm soát quy trình và tránh các vấn đề về chất lượng sản phẩm do thu thập dữ liệu không chính xác.
Để giải quyết các vấn đề nhiễu điện từ do bộ biến tần và thiết bị công suất cao tại khu công nghiệp gây ra, Allen Bradley 1769-IF16C thực hiện cách ly quang điện độc lập và lọc nhiều giai đoạn cho từng kênh đầu vào. Ngay cả khi dữ liệu được thu thập gần nguồn nhiễu công suất cao, nó vẫn là một đường thẳng ổn định và mượt mà, không có bất kỳ bước nhảy bất thường hoặc giá trị bị biến dạng nào. Thiết kế này hoàn toàn phù hợp với môi trường công nghiệp phức tạp có nhiễu điện từ mạnh, chẳng hạn như nhà máy thép, nhà máy hóa chất và nhà máy xử lý nước.
Mô-đun này được trang bị mạch chuyển đổi tín hiệu được tối ưu hóa. Độ trễ chuyển đổi từ đầu vào tín hiệu analog sang đầu ra tín hiệu số thấp đến mức micro giây, đáp ứng hoàn hảo yêu cầu về nhịp điệu của dây chuyền sản xuất tự động tốc độ cao và điều khiển quá trình phản hồi nhanh. Sẽ không có hiện tượng trễ tín hiệu hoặc vấn đề thu thập không đồng bộ, đảm bảo hiệu suất và độ ổn định theo thời gian thực của toàn bộ hệ thống điều khiển.
Các chân giao diện ở mặt sau mô-đun dành cho giá đỡ CompactLogix đều được chế tạo bằng quy trình mạ vàng dày. Chúng không chỉ có tính dẫn điện tuyệt vời mà còn có khả năng chống ăn mòn, chống oxy hóa cực kỳ mạnh mẽ. Ngay cả khi làm việc trong môi trường công nghiệp ẩm ướt, có khí ăn mòn trong thời gian dài sẽ không xảy ra các vấn đề như oxy hóa chân cắm hay tiếp xúc kém, đảm bảo sự ổn định lâu dài cho việc truyền tín hiệu.
Mạch bên trong của mô-đun được thiết kế cho phạm vi nhiệt độ rộng. Các thành phần cốt lõi đã trải qua các thử nghiệm lão hóa ở nhiệt độ cao và thấp ở cấp độ công nghiệp, cho phép nó hoạt động ổn định trong thời gian dài trong môi trường công nghiệp thông thường từ 0-55oC. Ngay cả khi có biến động nhiệt độ cực cao trong thời gian ngắn, sẽ không có hiện tượng suy giảm hiệu suất hoặc sai lệch mẫu, thích ứng hoàn hảo với nhiều điều kiện làm việc khác nhau như nhà xưởng, trạm bơm ngoài trời và trục đường ống.
Mô-đun này sử dụng một thiết bị đầu cuối dây độc lập có thể tháo rời. Mỗi kênh đầu vào có các đầu cực dương và cực âm rõ ràng cũng như một mã định danh đầu cuối chung. Trong quá trình đấu dây, không cần phải cúi xuống và vào tủ. Thiết bị đầu cuối có thể được tháo trực tiếp và kết nối bên ngoài, giảm đáng kể độ khó của hệ thống dây điện và khả năng kết nối không chính xác. Trong quá trình bảo trì và sửa đổi đường dây sau này, không cần phải sắp xếp lại hệ thống dây điện, tiết kiệm rất nhiều thời gian làm việc tại chỗ.
Để giải quyết các vấn đề tản nhiệt trong quá trình hoạt động đầy tải của 16 kênh, mô-đun này áp dụng bố cục PCB và thiết kế cấu trúc tản nhiệt được tối ưu hóa. Các thành phần tạo nhiệt cốt lõi đã trải qua quá trình xử lý nhiệt. Trong quá trình thu thập đồng bộ toàn bộ 16 kênh, mức tăng nhiệt độ của thân máy luôn được giữ trong phạm vi an toàn, không gây quá nhiệt và giảm tần số hoặc giảm độ chính xác thu nhận, đảm bảo sự ổn định khi hoạt động liên tục trong thời gian dài.
Feimu Technology tiến hành kiểm tra toàn diện nghiêm ngặt trên mỗi mô-đun Allen Bradley 1769-IF16C, bao gồm tất cả các khía cạnh như độ dẫn kênh, độ chính xác thu nhận, độ tuyến tính, điện áp chịu được cách điện, hiệu suất chống nhiễu, v.v. Đồng thời, nó kiểm tra các khiếm khuyết về hình thức như quá trình oxy hóa các cực, biến dạng của chân cắm và các vết nứt trên vỏ. Chỉ những sản phẩm vượt qua tất cả các cuộc kiểm tra mới được đưa vào kho, đảm bảo rằng mọi mô-đun giao cho khách hàng đều có thể được cài đặt và sử dụng trực tiếp mà không có bất kỳ rủi ro lỗi tiềm ẩn nào.
Để giải quyết các thách thức vận chuyển như yêu cầu về độ chính xác của thiết bị đầu cuối mô-đun mô phỏng, tính dễ vỡ của linh kiện điện tử và khả năng biến dạng của các chốt phía sau, Feimu Technology đã áp dụng giải pháp đóng gói chuyên nghiệp tùy chỉnh: Thứ nhất, mô-đun được đặt trong một túi chống tĩnh điện dày được thiết kế đặc biệt để ngăn ngừa hư hỏng do tĩnh điện; sau đó, lượng bọt bong bóng vừa đủ được sử dụng để bọc toàn bộ thân máy, cung cấp lớp bảo vệ dày bổ sung cho khu vực đầu cuối và giao diện phía sau; cuối cùng, nó được đặt trong hộp các tông sóng năm lớp có độ bền cao với lớp lót xốp tùy chỉnh. Dù vận chuyển bằng đường biển hay đường hàng không, giải pháp này đảm bảo rằng mô-đun đến tay khách hàng còn nguyên vẹn, loại bỏ các vấn đề như gãy thiết bị đầu cuối, biến dạng chốt và nứt vỏ trong quá trình vận chuyển.
Feimu Technology có đội ngũ kỹ thuật chuyên nghiệp có nhiều kinh nghiệm về hệ thống CompactLogix. Họ thành thạo trong việc cấu hình tham số, lập trình phần mềm và xử lý sự cố tại chỗ cho mô-đun Allen Bradley 1769-IF16C. Đối với các vấn đề như thu thập dữ liệu không chính xác, kênh không phản hồi, PLC không nhận dạng tín hiệu và nhảy tín hiệu mà khách hàng gặp phải trong quá trình sử dụng, họ có thể cung cấp hỗ trợ kỹ thuật từ xa nhanh chóng. Điều này giúp khách hàng xác định chính xác sự cố và giải quyết lỗi nhanh chóng, tiết kiệm một lượng thời gian đáng kể cho việc khắc phục sự cố tại chỗ và đảm bảo khách hàng có thể yên tâm mua hàng và sử dụng một cách dễ dàng.
Thiết kế mật độ cao 16 kênh của Allen Bradley hoàn toàn phù hợp cho các dự án tự động hóa quy trình quy mô lớn trong các ngành công nghiệp như hóa chất, dược phẩm, thực phẩm và đồ uống. Nó có thể thu thập tập trung một số lượng lớn tín hiệu tương tự như áp suất, nhiệt độ, lưu lượng và mức mà không cần xếp chồng nhiều mô-đun, đơn giản hóa đáng kể cấu trúc hệ thống và giảm chi phí dự án.
Để giải quyết các vấn đề về điểm thu nhận tín hiệu tương tự không đủ và độ chính xác thu nhận bị suy giảm do hệ thống CompactLogix đã cũ, Allen Bradley 1769-IF16C có thể thay thế trực tiếp các mô-đun cũ tại chỗ. Không cần phải sửa đổi chương trình PLC hoặc thay đổi cấu trúc tủ, điều này cho phép nâng cấp đáng kể khả năng thu nhận tín hiệu tương tự của hệ thống. Chu kỳ đổi mới ngắn, chi phí thấp, đáp ứng hoàn hảo nhu cầu bảo trì, nâng cấp thiết bị cũ.
Thiết kế lọc cách ly toàn kênh của mô-đun cho phép nó có khả năng chống nhiễu điện từ cực kỳ mạnh mẽ. Nó hoàn toàn phù hợp với các môi trường công nghiệp như nhà máy thép, nhà máy xử lý nước, mỏ và cảng có bộ biến tần, động cơ và thiết bị nâng công suất cao dễ bị nhiễu mạnh. Ngay cả trong môi trường điện từ phức tạp, nó có thể đảm bảo tính chính xác và ổn định của việc thu tín hiệu analog.
Khả năng chuyển đổi tốc độ cao ở mức micro giây của mô-đun hoàn toàn phù hợp với các kịch bản điều khiển chính xác của dây chuyền sản xuất tự động tốc độ cao như máy đóng gói, máy in và dây chuyền lắp ráp điện tử. Nó có thể thu thập các tín hiệu tương tự theo thời gian thực như áp suất, vị trí và tốc độ tại chỗ mà không bị trễ hoặc trễ, đảm bảo độ chính xác điều khiển và chất lượng sản phẩm trong quá trình sản xuất tốc độ cao.
1.Câu hỏi: Mô-đun Allen Bradley 1769-IF16C hỗ trợ những loại tín hiệu tương tự nào?
Trả lời: Mô-đun này hỗ trợ tín hiệu dòng điện 4-20mA, 0-20mA, cũng như tín hiệu điện áp 0-10V, ±10V. Nó có thể được sử dụng trực tiếp với hầu hết các máy phát áp suất, cảm biến lưu lượng, cảm biến nhiệt độ, đồng hồ đo mức và các thiết bị đầu ra tương tự công nghiệp khác hiện có trên thị trường mà không cần thêm mô-đun chuyển đổi tín hiệu.
2. Câu hỏi: Liệu 16 kênh có thể hoạt động hết công suất cùng lúc được không?
Trả lời: Mô-đun này sử dụng thiết kế mạch tối ưu và cấu trúc tản nhiệt. 16 kênh có thể hoạt động đồng thời hết công suất và thu thập dữ liệu đồng bộ. Sẽ không có nhiễu tín hiệu giữa các kênh, không làm giảm độ chính xác của việc thu thập và không làm thân máy quá nóng. Nó có thể hoạt động ổn định và đáng tin cậy trong thời gian dài hoạt động liên tục.
3. Hỏi: Mô-đun này có thể tương thích trực tiếp với tất cả các bộ điều khiển dòng CompactLogix không?
Trả lời: Allen Bradley 1769-IF16C được thiết kế đặc biệt cho bộ điều khiển dòng Rockwell CompactLogix. Nó có thể tương thích trực tiếp với tất cả các mẫu bộ điều khiển chính trong dòng này mà không cần thêm mô-đun bộ điều hợp hoặc cấu hình tham số phức tạp. Sau khi lắp vào giá đỡ, PLC có thể tự động nhận dạng nó và sẵn sàng sử dụng ngay lập tức.
